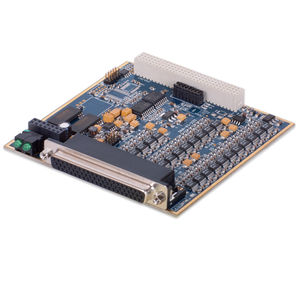

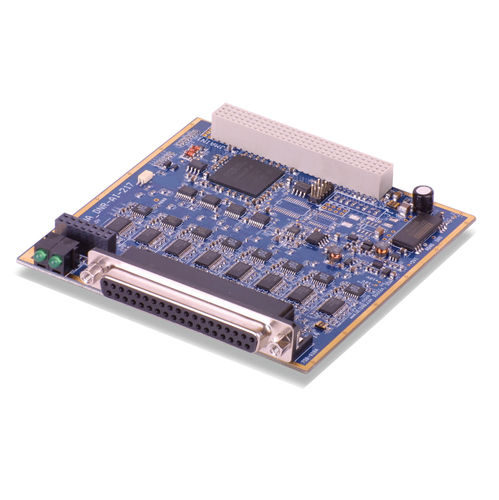

Datenerfassungskarte mit 13 Analogeingängen DNx-AI-217 series

analog

16-Kanal, 24-Bit 120 kS/s Hochgeschwindigkeits-A/D-Karte mit gleichzeitiger Abtastung Merkmale 16 analoge Differenzeingangskanäle Gleichzeitige Abtastung (ein A/D-Wandler pro Kanal) 120 kHz Abtastrate pro Kanal (maximal 1600 kHz auf der Karte) 24-Bit-Auflösung "Erkennung offener" Eingangsverdrahtung Erkennung von Eingangsüberschwingungen Verstärkungen - 1, 2, 4, 8, 16, 32 und 64 Pin-kompatibel mit DNx-AI-207 Die DNA-AI-217 und DNR-AI-217 sind 16-kanalige simultan abtastende A/D-Karten, die mit UEIs beliebten Cube- bzw. RACKtangle-Gehäusen kompatibel sind. Die DNA/DNR-Versionen sind elektronisch identisch und bieten eine 24-Bit-Auflösung mit 7 per Software wählbaren Eingangsbereichen. Die DNx-AI-217 ist pin-kompatibel mit der beliebten DNx-AI-207-Karte und bietet einen einfachen Upgrade-Pfad für diejenigen, die nach mehr Auflösung, höheren Abtastraten oder simultan abtastenden Eingängen suchen. Eine A/D-Konfiguration pro Kanal ermöglicht die gleichzeitige Abtastung von Kanälen mit Abtastraten von bis zu 120 kS/s pro Kanal (max. 1600 kS/s für das gesamte Board). Die A/D-pro-Kanal-Konfiguration eliminiert praktisch das Übersprechen der Eingänge und Probleme mit der Einschwingzeit der Kanäle, selbst wenn diese an hochohmige Signalquellen angeschlossen sind. Der DNx-AI-217 ist vollständig vom Cube/RACKtangle isoliert und gegen Überspannungen bis zu ±40 V geschützt (ein- oder ausgeschaltet). Die Eingänge gehen in einen hochohmigen Modus über, wenn die Stromversorgung unterbrochen wird, was den AI-217 ideal für den Einsatz in redundanten Mess-/Steuerungsanwendungen macht. Das DNx-AI-217 ist ein Mitglied der beliebten Guardian-Serie von UEI, die ein hohes Maß an Benutzerdiagnose bietet. Die AI-217-Karte bietet sowohl eine Funktion zur Erkennung offener Eingänge als auch die Möglichkeit, Eingangsüberspannungen zu erkennen.
