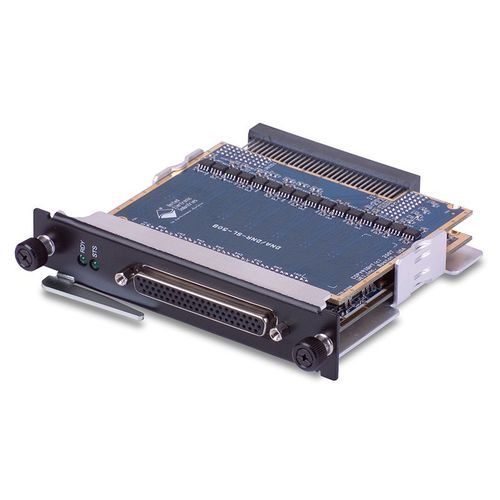

Serie-Schnittstellenkarte DNx-CSDB-509 series

RS-232RS-485RS-422

8-Port CSDB & RS-232/485 Serielle Kommunikationsschnittstelle Merkmale DNA-CSDB-509 für die Verwendung mit Cube E/A-Gehäusen DNR-CSDB-509 für die Verwendung mit RACKtangle™ E/A-Chassis 8 unabhängige Ports Jeder Port ist per Software als CSDB, RS-232 oder RS-422/485 konfigurierbar Unterstützt sowohl 12,5 kbit/s als auch 50 kbit/s CSDB-Raten Maximale Geschwindigkeit von 256 kbit/s für RS-232 und 1 Mbit/s für RS-422/485 Völlig unabhängige Bitrateneinstellungen für jeden Port 350V Isolierung zwischen Anschlüssen, Anschlüssen und Schaltkreisen; 15kV ESD Die DNx-CSDB-509 sind serielle Kommunikationsschnittstellen mit 8 Ports für Cube/RACKtangle I/O-Chassis. Die Karten bieten vollständig isolierte, softwarekonfigurierbare CSDB- (Commercial Standard Digital Bus), RS-232- oder RS-485-Schnittstellen. Die Karte ist eine ideale Schnittstelle für serielle Avionik sowie für allgemeine serielle E/A. Die DNx-CSDB-509 unterstützt sowohl 12,5 kbaud und 50 kbaud Datenraten im CSDB-Modus als auch Übertragungsraten bis zu 1 MBaud im RS-485-Modus oder bis zu 256 kBaud im RS-232-Modus. Darüber hinaus unterstützt es die Kommunikation mit 12, 12,5 und 50 kBaud mit einer Genauigkeit von mehr als 0,1 % der Datenrate. Baudraten, die auf ganzzahligen Teilern von 4,125 MHz oder 1,8415 MHz basieren, werden ebenfalls unterstützt. Basierend auf einem Industriestandard-UART an jedem Port unterstützt die Karte sowohl Halb- als auch Vollduplex-Modi für RS-422/485-Betrieb. Das DNx-CSDB-509 ist mit einer Vielzahl von älteren Avionikgeräten kompatibel. Die Karte unterstützt RS-422-Punkt-zu-Punkt- oder Netzwerkanwendungen, wenn sie im RS-485-Modus verwendet wird, und bietet eine per Software wählbare 200-Ω-TX- und/oder RX-Terminierung für die RS-485-Kommunikation.
