Digitale E/A-Karte DNx-MF-101 series

analogTTLRS-232

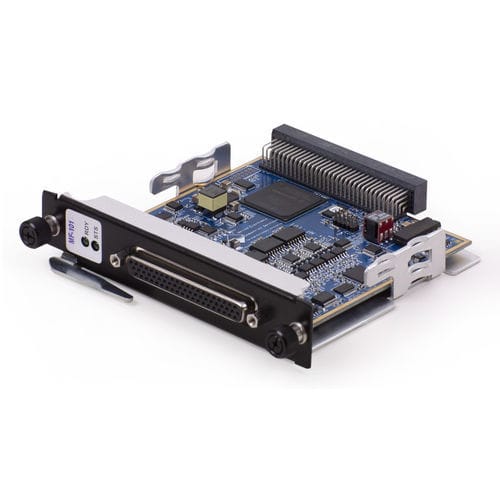

Die DNA/DNR/DNF-MF-101 sind analoge und digitale Multifunktions-E/A-Karten für den Einsatz in UEIs Cube/RACKtangle/FLATRACK-E/A-Chassis. Die Karte bietet eine leistungsstarke Kombination von E/A, darunter 16 analoge Single-Ended/8-Differential-Eingänge, 2 analoge Ausgänge, 20 Bit digitale E/A, einen I2C-Port und einen RS-232/422/485-Port. Die Karte bietet 8 per Software auswählbare A/D-Bereiche von ±80V bis ±0,156V mit einer Auflösung von 18 Bit. Der ±80-Volt-Bereich macht den DNx-MF-101 zu einer idealen Messlösung für eine Vielzahl von Anwendungen in der Automobilbranche, der Luft- und Raumfahrt und der Energieerzeugung, bei denen der maximale Eingangsbereich von 10 Volt vieler DAQ-Produkte ohne externe Signalkonditionierung nicht genutzt werden kann. Die Konfigurationen "Hochspannung" und "Niederspannung" sind kanalweise programmierbar. Programmierbare Verstärkungen in Kombination mit dem 18-Bit-A/D-Wandler der Karte ermöglichen eine Auflösung von bis zu 1,19 Mikrovolt. Der DNx-MF-101 bietet Abtastraten von bis zu 2000 Abtastungen pro Sekunde auf jedem Kanal (16 k/s insgesamt). Zwei ±10 Spannungs- oder Stromausgänge (z.B. 4-20 mA) mit 16 Bit sind ebenfalls vorhanden. Die Karte bietet 20 Bits digitaler Ein-/Ausgänge, die in 16 Bits industrieller Spannungen unterteilt sind, wobei jedes Bit unabhängig als Eingang oder Ausgang eingestellt werden kann. Vier Bits TTL-Pegel DIO sind ebenfalls vorhanden (als E/A in Zweierbänken programmiert). Die industriellen Ein- und Ausgänge haben einen breiten Betriebsbereich von 3,3 V bis 55 VDC. Die Eingänge im Industriebereich (nicht Logik-Pegel) haben programmierbare Pull-Up/Down-Widerstände, die es den Eingängen ermöglichen, Kontakte zu überwachen, die mit einer Versorgungsspannung oder Masse verbunden sind.
