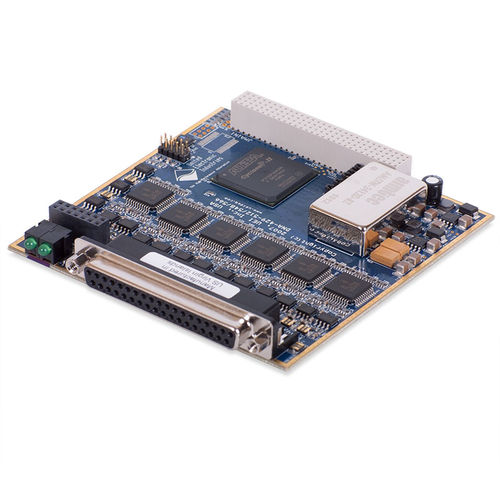

Mehrkanal-Schnittstellenkarte DNx-429-566 series

ARINC 429

Die DNx-429-566 ist eine 12-Kanal (6 TX, 6 RX) ARINC-429 Kommunikationsschnittstelle. Die Karte ist vollständig konform mit der ARINC-429-Spezifikation und unterstützt sowohl Hochgeschwindigkeits- (100 kHz) als auch Niedriggeschwindigkeitsbetrieb (12,5 kHz). Die Kanalgeschwindigkeit ist per Software in Bänken von jeweils zwei Kanälen wählbar. Die Datenintegrität wird durch die Verwendung von 256-Wort-FIFOs auf allen RX- und TX-Kanälen gewährleistet, selbst wenn alle Kanäle auf Hochgeschwindigkeitsmodus eingestellt sind. Die Empfangskanäle verfügen über die Möglichkeit, Etiketten zu filtern, so dass nur Daten von ausgewählten Kanälen erfasst werden. Der Filter kann so eingestellt werden, dass er Daten von einem bis 255 Labels weiterleitet, oder er kann deaktiviert werden, so dass alle Daten unabhängig von der Quelle erfasst werden. Der Benutzer kann auch für jedes Etikett auswählen, ob alle Daten weitergeleitet werden sollen oder nur die Daten, die sich seit der letzten Übertragung geändert haben. Jeder Kanal kann so eingestellt werden, dass die Filterung des Datenempfangs auch auf der Grundlage der Quell-/Zielkennung (Bits 9 und 10) unterstützt wird. Wörter, die mit der gewünschten SDI übereinstimmen, werden weitergeleitet, während solche, die nicht übereinstimmen, ignoriert werden. Jedes empfangene Wort kann mit einem Zeitstempel versehen werden, der Datum und Uhrzeit des Empfangs enthält (Auflösung 10 µs). Paritätsfehler können entweder gekennzeichnet und fehlerhafte Daten auf Kartenebene abgefangen werden, oder die Empfangskanäle können so konfiguriert werden, dass daten mit einem unzulässigen Paritätsbit weiterzuleiten.
