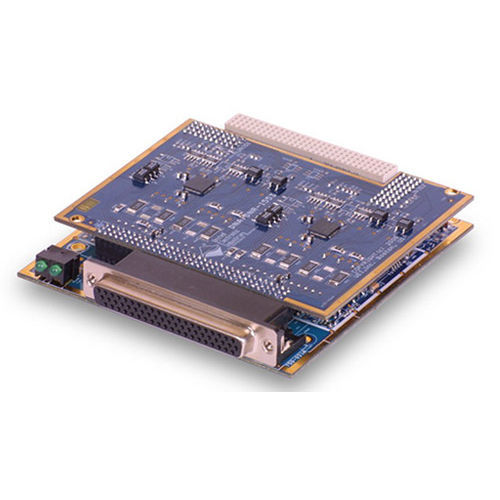

FPGA-Schnittstellenkarte DNx-1553-553 series

EthernetIndustrieMIL-STD-1553

MIL-STD-1553 Zweikanal-Schnittstellenkarte DNx-1553-553, DNA-1553-553, DNR-1553-553, DNF-1553-553 Merkmale 2 unabhängige, doppelt redundante Busschnittstellen Modi Bus Controller (BC), Remote Terminal (RT) oder Bus Monitor (MT) Simulation mehrerer RTs mit bis zu 32 RTs Unterstützt 1553A, 1553B (einschließlich Hinweis 2) und 1553C Transformator oder direkte Kopplung 1553-Ethernet-Konverter Die DNx-1553-553 ist eine leistungsstarke, zweikanalige MIL-STD-1553-Karte, die einen perfekten MIL-STD-1553-zu-Ethernet-Konverter darstellt. Jeder Kanal arbeitet völlig unabhängig und bietet eine vollständige duale, redundante MIL-STD-1553-Schnittstelle. Jeder Kanal kann als MIL STD 1553a, MIL STD 1553b oder MIL STD 1553c eingestellt werden, wobei die "b"-Schnittstelle die Spezifikationshinweise 1 und 2 vollständig umsetzt. Jeder Kanal ist über einen Transformator gekoppelt, obwohl eine direkte Kopplung als Option erhältlich ist. Die meisten Funktionen der 1553-Karte werden durch das integrierte FPGA implementiert. Dadurch wird die Belastung der Cube-CPU erheblich reduziert und sichergestellt, dass die DNx-1553-553 die Funktionalität anderer installierter E/A-Karten nicht beeinträchtigt. Jeder Kanal kann unabhängig als Bus Controller (BC), Remote Terminal (RT) oder Bus Monitor (MT) konfiguriert werden. Als Bus Controller unterstützt die Karte alle standardmäßigen BC-RT-, RT-BC- und RT-RT-Übertragungen sowie Mode Code-, One-Shot- und Broadcast-Messaging. Durch die Unterstützung von Remote-Terminals kann die Karte auf eine einzige RT-Adresse eingestellt werden oder den gesamten Bus mit bis zu 32 verschiedenen RTs emulieren. Die RT-Implementierung unterstützt einfache, doppelte und zirkuläre Nachrichtenpufferung. Der Busüberwachungsmodus (MT) bietet die Möglichkeit, alle Aktivitäten zu überwachen oder Aktivitäten auf der Grundlage der RT-Adresse oder des Moduscodes auszuwählen.
