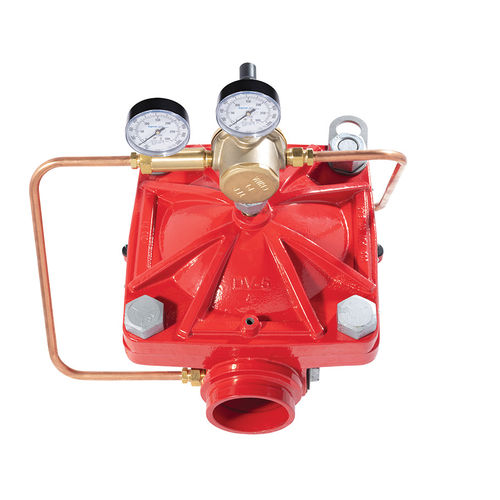

Membranventil PRV-1A

hydraulisch gesteuertSteuerungfür Rohrleitung

Die TYCO-Druckreduzierventile Modell PRV-1A, 2 Zoll bis 8 Zoll. (DN50 bis DN200), sind werkseitig montierte und vollständig abgestimmte Ventilanordnungen zur Druckregelung. Sie werden in wassergefüllten Rohrleitungen eingesetzt, wenn es erforderlich ist, einen höheren Eingangsdruck auf einen niedrigeren einen niedrigeren Förderdruck unter statischen und/oder Restwasserbedingungen zu reduzieren. Das PRV-1A-Ventil soll den eingestellten Ausgangsdruck (statisch und Restdruck) automatisch in einem engen Bereich halten, unabhängig von Schwankungen in der Eingangsleitung mit höherem Druck oder variierenden Durchflussraten. Das PRV-1A-Ventil hat einen werkseitig eingestellten Ausgangsdruck von ca. 8,6 bar (125 psi); es kann jedoch vor Ort auf einen Nennausgangsdruck von 6,2 bis 12,1 bar (90 bis 175 psi) eingestellt werden. Typische Anwendungen - Innerhalb des Hauptverteilers, wie in Abbildung 1 dargestellt, zur Versorgung von Steigleitungen für Nass-, Trocken-, Sprühwasser- oder Vorbehandlungssysteme und/oder eines Standrohrsystems zur Versorgung von Schlauchanschlüssen - Als Teil einer abschnittsweisen Bodensteuerungseinheit, wie in Abbildung 2 dargestellt, zur Versorgung von Sprinklersystemen und/oder Schlauchstationen Merkmale - Keine Entlüftung der Membrankammer während der Installation erforderlich - Präzise Druckregelung - Epoxidbeschichtung innen und außen - Einteilige Membrane mit einem beweglichen Teil - In-Line-Betrieb - Eine Pilotventil-Unterbaugruppe ermöglicht jeden Auslass-"Einstelldruck", d. h. 6,2 bis 12,1 bar (90 bis 175 psi)
