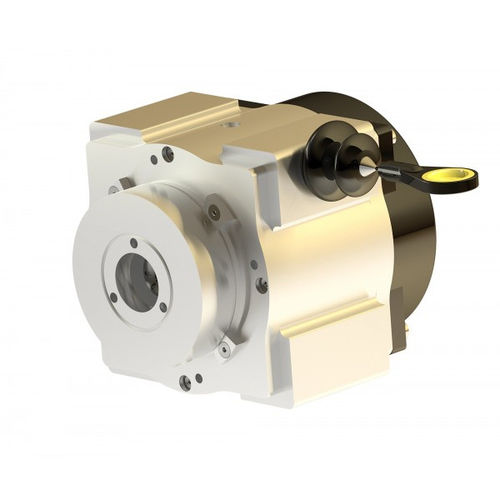

Seilzug-Wegmesswandler SWF

mechanischflexibel

Bitte beachten Sie, dass es sich bei diesem Produkt um ein Zubehörteil handelt. Im Bereich „Produkte“ finden Sie entsprechende Drehgeber, die Sie zu Ihrem ausgewählten Artikel bestellen können. Die Linearbewegung eines bis zu 30m langen, flexiblen Stahlmeßseils wird über eine Messtrommel in eine Drehbewegung umgesetzt. Die Messtrommel wird mit der Welle eines Drehgebers gekoppelt. Eine Wegänderung des Messseils entspricht somit einer Winkeländerung an der Welle des Drehgebers. Die Rückstellkraft des Federzuges hält das Messseil straff und vermindert den Durchhang des Seils. Durch die Bewegung der Messtrommel auf einer Spindel wird das Messseil reproduzierbar Windung neben Windung aufgewickelt. Der Seilausgang ist durch einen Faltenbalg und eine Düse mit Bürste gegen Eintritt von Wasser und Staub geschützt. Als Option kann außerdem eine zusätzliche Fettkammer vorgesehen werden.
