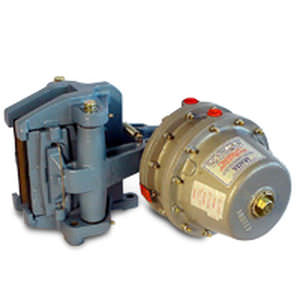

Mehrblatt-Bremse GMR

Seitenzug-ScheibenFederlockerunghydraulisch

Die Twiflex-Scheibenbremszange der Baureihe GMR und GMR40 wird mit einer Bremsscheibenstärke von 25,4 bzw. 40 mm verwendet. Der Mindestscheibendurchmesser beträgt 610 mm. Normalerweise werden ein oder zwei Bremszangen pro Scheibe verwendet; abhängig von der Scheibengröße kann die Anzahl jedoch erhöht werden. Die Bremsen können in einem beliebigen Winkel am Umfang der Bremsscheibe angebracht werden. Idealerweise sollten sie jedoch horizontal (d. h. in der Position von 3 Uhr oder 9 Uhr) positioniert werden. Weicht der Montagewinkel der Bremszange um mehr als 10° von der Horizontalen ab, oder bei Anwendungen mit senkrechter Welle, sollte ein Montagesatz für geneigte Lage verwendet werden. Twiflex bietet eine Vielzahl von Bremsscheiben an (siehe Bremsscheiben und Naben). Bei pneumatischer Bedienung sollte trockene, gefilterte und ungeschmierte Druckluft verwendet werden. Pneumatische Bremsen erfordern ein Kontrollventil, das entweder manuell oder durch ein pneumatisches oder elektrisches Signal gesteuert wird. Die Tabellenwerte der Bremsmomente gelten für eingeschliffene Bremsbeläge mit einem Reibwert von μ = 0,4. Twiflex Scheibenbremsen müssen mit asbestfreien Twiflex Bremsbelägen verwendet werden. Effektiver Bremsscheibenradius = Tatsächlicher Radius (m) – 0,06 m.
