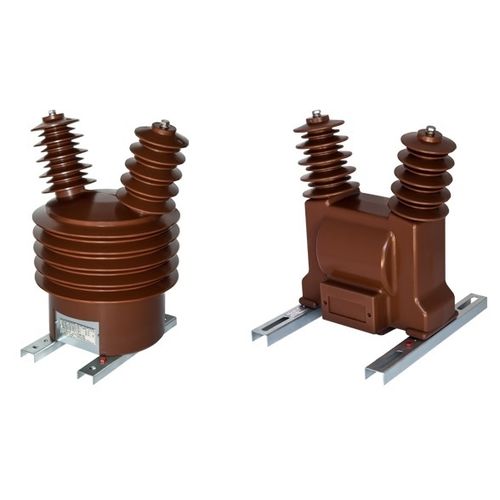

Messungs-Transformator VFZ series

Gießharzfür Schutzfür den Außeneinsatz

Dies sind Spannungswandler vom Typ für die Außenaufstellung. Das Harz ist cycloaliphatisch und outdoor-tauglich. Weil es wird unter Vakuum imprägniert und unter einem langen thermisch kontrollierten Zyklus ausgehärtet, ein Isoliermaterial aus hoch elektrischem Material und mechanischen Eigenschaften, die Beständigkeit gegen ultraviolette Strahlen und die Auswirkungen von Kriechen, Erosion und Alterung, ist somit gewährleistet erhalten. Zur Erhöhung der Kriechalterdistanz ist der Isolierkörper mit Doppelschuppen ausgestattet, wobei die Form von denen nach Jahren der Forschung bestimmt wurde. Sie enthalten bis zu drei Wicklungen für Einnahmen mess- und Schutzzwecke. Eine zusätzliche 100/3 V-Wicklung kann vorgesehen werden, falls die Erdschlusserkennung gefordert. Ihre Kerne sind aus hochwertigen Siliceoussteel-Lamellen gefertigt. Wenn ein zusätzliches Verhältnis vorliegt kann dies durch eine Zwischenklemme an der Sekundärspule oder eine zusätzliche Spule erreicht werden. Wir haben auch herstellung von Spannungswandlern vom Typ "Eisenbahn" mit niederohmiger Abschirmung. Höchste Spannung für Geräte (kV) 12 24 24 24 24 Bemessungs-Isolationspegel (kV) 12/28/75 24/50/125 Bemessungsprimärspannung (V) von 3000 bis 20000 Bemessungs-Sekundärspannung (VI 100 oder 110) Sekundärgewindebohrer auf Anfrage Genauigkeitsklasse 02:05:1:3 Nennbelastung der Messwicklung (VA) 25 bis 180 10 bis 100 Thermischer Dauerstrom der Sekundärwicklung (A) 5 Nennspannungsfaktor und zulässige Dauer 1,2 x Un Nennfrequenz (Hz) 162/3:50:60:60 Isolationsklasse E Gewicht (kg) 40 45 30 30 Kriechweg (mm) 872 1084 774 Kriechen pro kV Leitung zu Leitung Spannung (cm/kV) 726 4,52 3,1 Auslegerfestigkeit (N) >5000 Maximale Aufstellungshöhe (m) bis zu 1000 m Umgebungstemperatur (:Q - 25 bis + 55 %)
