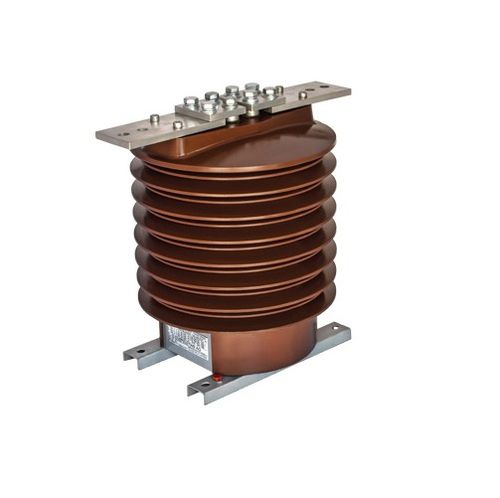

Stromtransformator AFG series

MessungGießharzfür Schutz

Unser Fertigungsprogramm umfasst auch unterstützende Stromwandler für die Außenaufstellung. Das Harz ist cycloaliphatisch und outdoor-tauglich. Da es unter Vakuum imprägniert und unter einem langen thermisch kontrollierten Zyklus ausgehärtet wird, erhält man ein Isoliermaterial mit hohen elektrischen und mechanischen Eigenschaften, einer Beständigkeit gegen ultraviolette Strahlen und den Auswirkungen von Kriechen, Erosion und Alterung. Zur Erhöhung der Kriechalterdistanz ist der Isolierkörper mit Doppelschuppen ausgestattet, deren Form nach jahrelanger Forschung bestimmt wurde. Sie enthalten bis zu fünf Kerne für die Ertragsmessung und den Schutz, die aus hochwertigen Siliziumdioxid- oder Nickel-Stahlblechen hergestellt werden. Wenn eine 1:2-Wiederverbindung gewünscht wird, kann dies entweder durch die Montage von Wiederanschlussschienen an den Primärklemmen oder durch eine Zwischenklemme an der Sekundärspule erreicht werden. Höchste Spannung für Geräte (kV) 24 36 Bemessungsisolationsniveau (kV) 24/50/125 36 / 70/170 36 / 70/170 Bemessungsprimärstrom (A) 5 bis 2500 Primäre Rekonstruktion[A) 2 X 5 bis 2 X 600 Sekundärgewindebohrer auf Anfrage Bemessungs-Sekundärstrom (A) 5 oder 1 Genauigkeitsklasse des Messkerns 0,1 ; 0,2S : 0 2 : 0,5S : 0,5 : 1 : 3 Sicherheitsfaktor 5 oder 10 des Instruments Nennbelastung des Messkerns (VA1 1 25 bis 30) Genauigkeitsklasse des Schutzkerns 5P:10P Genauigkeitsgrenze Faktor 5 oder 10 oder 15 oder 20 oder 15 oder 20 Nennbelastung des Schutzkerns (VA) 1,25 bis 30 Anzahl der Adern 3 Bemessungsfrequenz (Hz) 162/3:50 : 60 Thermischer Kurzzeit-Nennstrom (kAI Ith - 100 - 500 X In (max 120) Dynamischer Nennstrom (kAI ldyn = 2,5xlth) Isolationsklasse E
