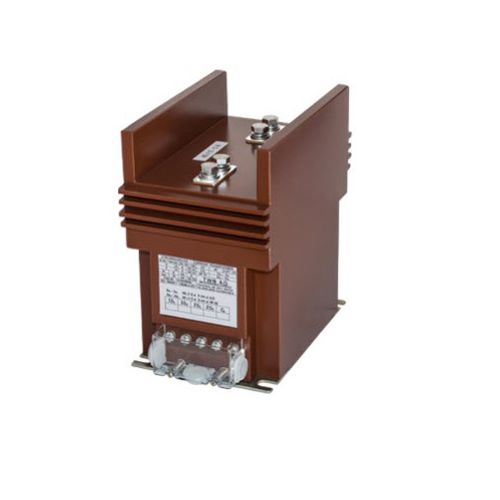

Stromtransformator Al 24 Model KA

MessungGießharzfür Schutz

Wir produzieren unterstützende Stromwandler für die Innenaufstellung. Sie enthalten bis zu fünf Kerne für den Umsatz mess- und Schutzzwecke, hergestellt aus hochwertigen Siliziumdioxid- oder Nickel-Stahlblechen. Alle aktiv teile sind insgesamt mit cycloaliphatischem Außenharz imprägniert. Falls eine 1:2-Wiederverbindung gewünscht wird, kann dies erfolgen entweder durch die Montage von Wiederanschlussschienen an den Primärklemmen oder durch eine Zwischenklemme am sekundärspule. Jede Klemme der Sekundärspule kann einzeln direkt mit dem Metallfuß geerdet werden durch ein Bolzen. Diese Typen sind wartungsfrei, und in Bezug auf ihre Hauptabmessungen entsprechen viele Typen der Deutsche Normen DIN 42600. Höchste Spannung für Geräte (kV) 24 Bemessungs-Isolationspegel (kV) 24/50/125 Bemessungsprimärstrom (A) 5 bis 600 Primärer Wiederanschluss (A) 2 x 5 bis 2 x 400 Sekundärgewindebohrer auf Anfrage Bemessungs-Sekundärstrom (A) 5 oder 1 Genauigkeitsklasse des Messkerns 0,1; 0,2S: 0,2; 0,5S: 0,5; 1 : 3 Sicherheitsfaktor des Instruments 5 oder 10 Nennbelastung des Messkerns (VA) 1,25 bis 30 Genauigkeitsklasse des Schutzkerns 5P;10P Genauigkeitsgrenzwert Faktor 5 oder 10 oder 15 oder 20 Nennbelastung des Schutzkerns (VA) 1,25 bis 30 Anzahl der Adern bis zu 3 Stück Nennfrequenz (Hz) 162/3:50:60:60 Thermischer Kurzzeit-Nennstrom (kA) Ith- 100 xIn (max. 60) /1 s Dynamischer Nennstrom (kA) ldyn = 2,5 x Ith Isolationsklasse E Gewicht (kg) 25 Auslegerfestigkeit (N) >5000 Maximale Aufstellungshöhe (m) bis zu 1000 m Umgebungstemperatur ("C) - 5 bis + 50 °C Spezifikationen IEC 61869-1 &2. ANSI. BS etc. Kapazitiver Spannungsteiler auf Anfrage erhältlich Zeichnung Nr. 2128/12-212-2128/22
