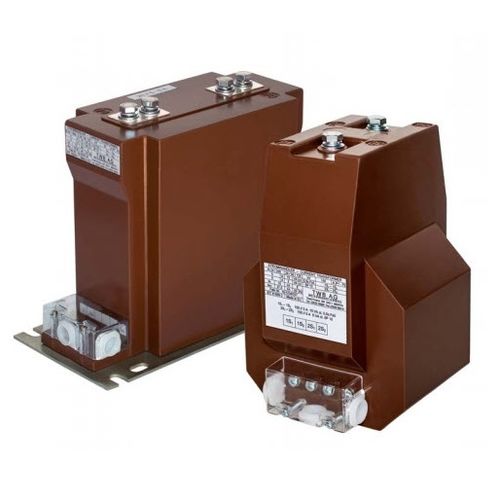

Stromtransformator Al 24

MessungGießharzfür Schutz

Wir produzieren tragende Stromwandler für die Innenaufstellung. Sie enthalten bis zu fünf Kerne zur Ertrags sie enthalten bis zu fünf Kerne für Ertrags-, Mess- und Schutzzwecke, aufgebaut aus hochwertigen Silizium- oder Nickelstahlblechen. Alle aktiven alle aktiven Teile sind insgesamt mit cycloaliphatischem Außenharz imprägniert. Falls eine 1:2-Umschaltung gewünscht wird, kann diese entweder durch die Montage von Umklemmschienen an den Primärklemmen oder durch eine Zwischenklemme an der sekundärspule. Jede Klemme der Sekundärspule kann einzeln direkt mit dem Metallsockel über einen Bolzen geerdet werden einen Bolzen. Diese Typen sind wartungsfrei, und viele Typen entsprechen in ihren Hauptabmessungen der deutschen Norm DIN 42600. Höchste Spannung für Geräte (kV):24 Bemessungsisolationspegel (kV):24/50/ 125 Bemessungsprimärstrom (A):5 bis 2500 Primärstromaufnahme (A):2x5 bis zu 2x 1000 Sekundärabgriff - auf Anfrage Bemessungssekundärstrom (A):5oder 1 Genauigkeitsklasse des Messkerns:0,1 :02S: 0,2: 0,5S: 0,5:1 :3 Sicherheitsfaktor des Gerätes - 5oder 10 Nennbürde des Messkerns (VA):1,25 bis 30 Genauigkeitsklasse des Schutzkerns - 5P : 10P Genauigkeitsgrenzfaktor:5oder 10oder 15oder20 Bemessungsbürde des Schutzkerns (VA):1,25 bis 30 Anzahl der Kerne:bis zu 3 Bemessungsfrequenz (Hz) - 162/3:50:60 Thermischer Bemessungskurzzeitstrom (kA) - lth= 100 x In (max 120)/1 s Dynamischer Bemessungsstrom (kA)::ldyn = 2,5 x Ith Isolationsklasse:E Gewicht (kg):25 Kragarmfestigkeit (N):>5000 Maximale Aufstellhöhe (m):bis zu 1000 Umgebungstemperatur: (°Q - - 5 bis zu + 50 Spezifikationen:IEC 61869-1 4 2 : DIN ¿2600: ANSI :BS etc Kapazitiver Spannungsteiler:auf Anfrage erhältlich Zeichnung Nr:ZN 2121/12-ZN2127/12
