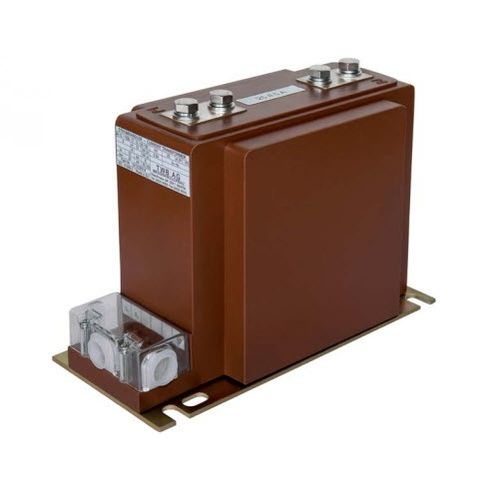

Stromtransformator Al 12

Messungverkapseltfür Schutz

Wir produzieren tragende Stromwandler für die Innenaufstellung. Sie enthalten bis zu fünf Kerne zur Ertrags sie enthalten bis zu fünf Kerne für Ertrags-, Mess- und Schutzzwecke, aufgebaut aus hochwertigen Silizium- oder Nickelstahlblechen. Alle aktiven alle aktiven Teile sind insgesamt mit cycloaliphatischem Außenharz imprägniert. Falls eine 1:2-Umschaltung gewünscht wird, kann diese entweder durch die Montage von Umklemmschienen an den Primärklemmen oder durch eine Zwischenklemme an der sekundärspule. Jede Klemme der Sekundärspule kann einzeln direkt mit dem Metallsockel über einen Bolzen geerdet werden einen Bolzen. Diese Typen sind wartungsfrei, und viele Typen entsprechen in ihren Hauptabmessungen der der deutschen Norm DIN 42600. Höchste Spannung für Geräte (kV) :12 Bemessungsisolationspegel (kV) :12/28/75 Bemessungs-Primärstrom (A) :5 bis 2500 Primäre Wiedereinschaltung (A) :2x5bis2x 1000 Sekundäranschluss :auf Anfrage Bemessungssekundärstrom (A) :5 oder 1 Genauigkeitsklasse des Messkerns :0.1 :0.2S:0.2:0.5S;0.5:1:3 Gerätesicherheitsfaktor :5 oder 10 Nennbürde des Messkerns (VA) :1,25 bis 30 Genauigkeitsklasse des Schutzkerns :5P: 10P Genauigkeitsgrenzfaktor :5 oder 10 oder 15 oder 20 Bemessungsbürde des Schutzleiters (VA) :1,25 bis 30 Anzahl der Kerne :bis zu 3 Bemessungsfrequenz (Hz) :162/3:50:60 Thermischer Bemessungskurzzeitstrom [kA] :lth= 100x In (max 120)/1 s Dynamischer Bemessungsstrom (kA) :Idyn = 2,5 x Ith Isolationsklasse :E Gewicht (kg) :20 Kragarmfestigkeit (N) : >5000 Maximale Aufstellhöhe (m) :bis zu 1000 Umgebungstemperatur C° :5 bis + 50 Spezifikationen :IEC 61869-1 & 2 : DIN 42600: ANSI: BS usw. Kapazitiver Spannungsteiler : auf Anfrage erhältlich Zeichnung Nr. : ZN 2111/12-ZN 2115/22
