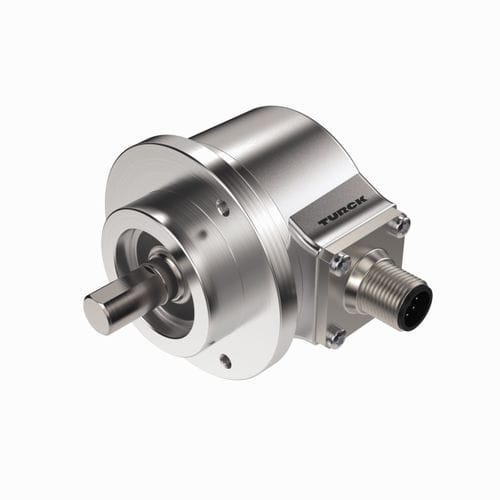

Klemmflansch, Ø 58mm
Vollwelle, Ø 10mm x 20mm
Optisches Messprinzip
Wellenmaterial: rostfreier Stahl
Schutzart IP64 gehäuse- und wellenseitig
‐20...+70 °C
max. 4500 U/min (Dauerbetrieb: 3000 U/min)
5…30 VDC
RS422/TTL mit Invertierung
Impulsfrequenz max. 300 kHz
Steckverbinder, M12 x 1, 8-polig
5000 Impulse pro Umdrehung
Ursprungsland - IN
Gewicht - 376 g
Technische Daten
Encoder-Line - Efficiency-Line
Technologie - optisch
Ausgangsart - Inkremental
Wellenart - Vollwelle
Wellendurchmesser D [mm] - 10 mm
Flanschdurchmesser - Ø 58 mm
Flanschart - Klemmflansch
Auflösung Inkremental - 5000 ppr
Betriebsspannung - 5…30 VDC
Ausgangsfunktion - RS422 / TTL, mit Invertierung
Elektrischer Anschluss - Steckverbinder, M12 x 1
Gehäusewerkstoff - Zink-Druckguss
Umgebungstemperatur - -20…+70 °C
