Stirn-Nutwerkzeug

InnenWendeplattenHartmetall

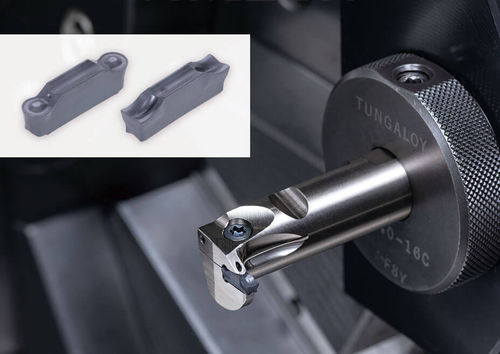

Iwaki, September 2023- Tungaloy freut sich, die Markteinführung der TungShortCut-Wendeschneidwerkzeugserie für das Inneneinstechen bekannt zu geben. TungShortCut umfasst 9 Millimeter lange, doppelendige Inneneinstechplatten und dazugehörige Monoblock-Werkzeughalter, die für die Aufnahme dieser Einsätze konzipiert sind. Mit diesen neuen Werkzeugen können Anwender einen minimalen Bohrungsdurchmesser von 12 Millimetern erreichen. Die neuen 9 Millimeter langen Einstechplatten sind in zwei Geometrien erhältlich: DGS-S, eine doppelendige Wendeschneidplatte, zeichnet sich durch scharfe Schneidkanten aus, die einen freien Schnitt und geringe Schnittkräfte erzeugen, was eine vibrationsfreie Bearbeitung ermöglicht. Die ebenfalls doppelendige DTR-S verfügt über Schneidkanten mit vollem Radius, die eine hervorragende Spankontrolle und -abfuhr beim Profildrehen ermöglichen und so die Qualität der Teile verbessern. Beide Geometrien sind mit Nutbreiten von 2 und 3 Millimetern erhältlich. Die neuen Wendeschneidplatten bestehen aus der vielseitigen Sorte AH7025, die mit der neuesten PKD-Beschichtungstechnologie ausgestattet ist und für eine längere Standzeit und eine bessere Vorhersagbarkeit bei verschiedenen Werkstoffgruppen sorgt. Darüber hinaus tragen die reduzierte Größe und das geringere Volumen der Wendeschneidplatten dazu bei, dass bis zu 75 % des Hartmetallmaterials im Vergleich zu den herkömmlichen doppelendigen TungCut-Nuteinsätzen eingespart wird. Die neuen Monoblock-Werkzeughalter sind für einen minimalen Bohrungsdurchmesser (DMIN) von 12 Millimetern ausgelegt und verfügen über ein inneres Kühlmittelsystem, das den Kühlmittelstrahl nahe an den Schneidbereich auf der Spanfläche der Wendeschneidplatte lenkt, was die Spankontrolle verbessert und die Standzeit der Wendeschneidplatte verlängert. Darüber hinaus sind modulare Schneidköpfe für das schwingungsdämpfende BoreMeister-Werkzeugsystem erhältlich, die eine schwingungsfreie Werkzeugbestückung mit großer Reichweite gewährleisten.
