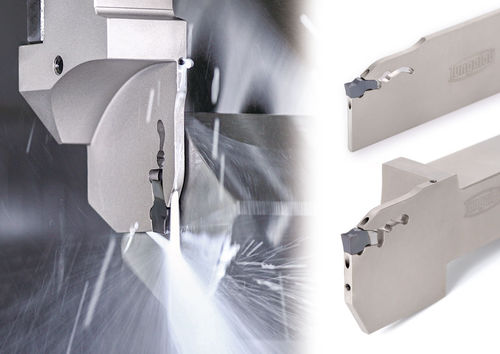

Schaft-Werkzeugspannfutter QSER2525-3D66-CHP

SpannzangenRillierungAbstechen

Iwaki, April 2023 - Tungaloy hat sein AddForceCut Abstech- und Einstechwerkzeugsystem um Werkzeughalter mit Hochdruckkühlung erweitert. AddForceCut verwendet eine einzigartige Wendeplattenklemmung, bei der eine einseitige Wendeplatte selbstsichernd in den Plattensitz eingeklemmt wird, was einen sicheren Prozess und eine effektive Spanabfuhr während des Abstechens und Einstechens ermöglicht. Der Plattensitz hat drei Fixierpunkte - einen an der oberen und zwei an der unteren Klemme -, die die Wendeplatte fixieren und gleichzeitig Steifigkeit und Genauigkeit gewährleisten. Außerdem verfügt die untere Klemmung über einen Anschlagpunkt, der die beim tiefen Einstechen oder Abstechen von Stangenmaterial mit einem Durchmesser von bis zu 120 Millimetern auftretenden Schnittkräfte auffängt. Tungaloy hat seine AddForceCut-Serie um CHP-Werkzeughalter erweitert, die eine innere Hochdruck-Kühlmittelzufuhr ermöglichen. Die neuen Kühlmitteldurchgangshalter sind sowohl mit Vierkantschaft als auch als Klingenhalter für Abstechanwendungen erhältlich. Für die Span- und Freiflächenseite der Wendeschneidplatte sind Über- und Unterkühlungen verfügbar, die eine optimale Kühlmittelzufuhr in der Nähe des Schneidpunkts ermöglichen und so die Spanabfuhr, die Werkzeugstandzeit und die Produktivität verbessern.
