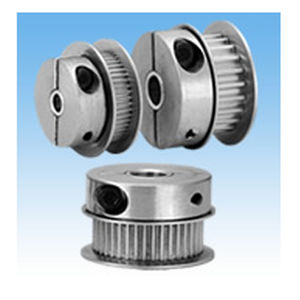

Zahnscheibe C

für Zahnriemen

C-Typ Lock Pulleys verwenden einen Spannkragen. Sie lassen sich leicht mit zwei Bolzen arretieren. Sie können auf Wellen mit kleinem Durchmesser verwendet werden, da sie eine ausgezeichnete Rotationsbalance haben und sich die Riemenscheibe nicht verformt. Merkmale ＊Auf Bestellung gefertigt ＊Entspricht der RoHS2-Verordnung (10 Stoffe) Wenn man zwei Klemmringe um die Nabe der Riemenscheibe legt und die Sicherungsschraube mit der Kraft F anzieht, zieht sich die Außenseite der Nabe zusammen, da sie durch eine Flächenpressung von 4F zusammengepresst wird. Die Innenseite der zusammengezogenen Nabe haftet an der Welle und erzeugt eine Reibungskraft. Die Welle und die Riemenscheibe werden durch Reibung fest miteinander verbunden. Das Besondere an diesem Klemmmechanismus ist die Verriegelung der Nabe mit zwei Sicherungsbolzen, die einer Kraft von vier entsprechen. Eine große Klemmkraft kann mit weniger Bolzen erreicht werden.
