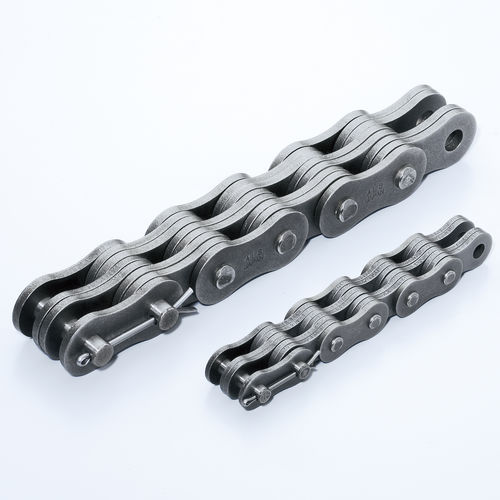

Stahl-Hubkette BL series

RollenFlyerfür schwere Lasten

Kette, die nur aus Laschen und Bolzen besteht. Diese Kette wird hauptsächlich zum Heben, für Gegengewichte und für Bewegungsantriebe verwendet. Sie ist in zwei Ausführungen erhältlich: Die AL-Serie für leichte Lasten und die BL-Serie für schwere Lasten. Ihre Abmessungen und Laschenanordnungen sind unterschiedlich. Auch Ausgleichskette genannt. Entspricht der JIS-Norm. bei Verwendung von Flyerketten sind spezielle Gabelköpfe und Umlenkrollen erforderlich. Konstruktion ・Die Flyerkette besteht nur aus Laschen und Bolzen. Die Laschen sind durch Bolzen verbunden, die die auf die Kette wirkenden Zugkräfte aufnehmen. Die Außenlaschen bilden eine Presspassung mit den Bolzen, die vernietet sind, während die Innenlaschen und die Mittellaschen eine Gleitpassung mit den Bolzen bilden. Die Bolzen gleiten zwischen den Laschen hindurch, nehmen die Scherkräfte auf und gleiten in das Loch der Innenlasche, wenn sich die Kette bewegt.
