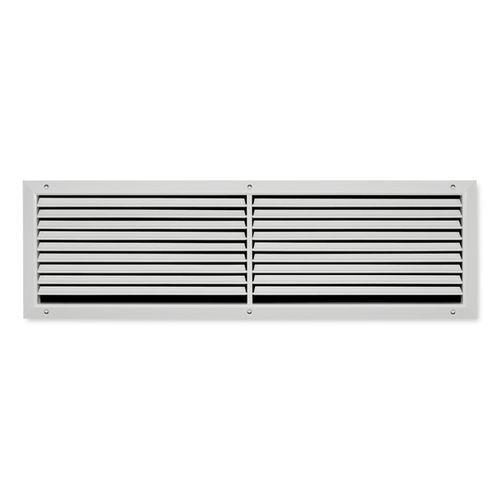

Stahl-Lüftungsgitter TR

rechteckig

Lüftungsgitter mit tropfenförmigen Lamellen Nenngrößen 225 × 125 – 1225 × 525 mm Volumenstrombereich 23 – 2000 l/s oder 83 – 7200 m³/h Frontdurchlass aus pulverbeschichtetem Stahlblech Frontrahmen mit Warzenlochung, Breite 27 mm Frontdurchlass in Farben nach RAL Classic Frontdurchlass aus verzinktem Stahlblech, ohne Pulverbeschichtung Einbaurahmen Einbaurahmen mit Aufnahme für Filtermedien Anbauteile zum Volumenstromabgleich und zur Strahllenkung Verdeckte Schraubbefestigung Lüftungsgitter sind Luftdurchlässe für die Zuluft und Abluft raumlufttechnischer Anlagen. Sie lassen die Zuluft gerichtet in den Raum strömen. Lüftungsgitter mit verstellbaren Lamellen ermöglichen die Anpassung der Strahlrichtung an die örtlichen Gegebenheiten. Das Ergebnis ist eine Mischlüftung für Komfort- und Industriebereiche mit guter Raumdurchlüftung. Durch Induktion nimmt die Luftgeschwindigkeit des Zuluftstrahls mit zunehmender Entfernung vom Lüftungsgitter ab. Die Entfernung, bei der die Luftgeschwindigkeit einen bestimmten Wert, beispielsweise 0,2 m/s, erreicht hat, bezeichnet man als Wurfweite. Der Zuluftstrahl von Wandgittern, die deckennah angeordnet sind, erreicht durch den Deckeneinfluss eine größere Wurfweite als ein vergleichbarer Freistrahl (ohne Deckeneinfluss). Für Einzelgitter, Mehrfachgitter mit bestimmten Abständen und Gitterbänder ergeben sich unterschiedliche Wurfweiten.
