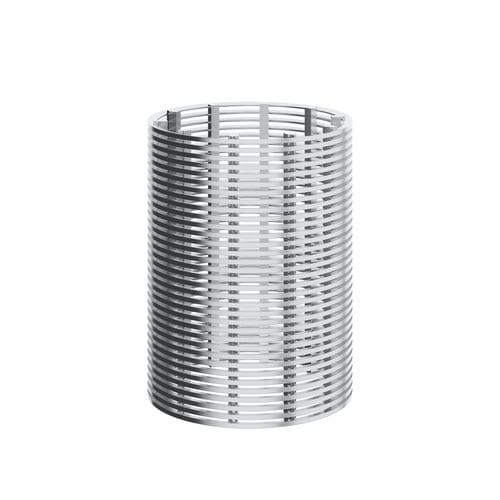

Kantenspaltfilter

Flüssigkeitfür FeststoffeMetalldraht

Diese Rohre bestehen aus einem Oberflächenprofildraht, der spiralförmig um axiale Trägerprofile gewickelt und durch Widerstandsschweißen aneinander befestigt wird. Richtung Die Richtung des Filterstroms bestimmt die Position der Oberflächenprofile im Verhältnis zu den Stützprofilen. Die flache Seite des Oberflächenprofils befindet sich auf der Außenseite des Rohrs, wenn die Strömung von außen nach innen verläuft (FOTI) Die flache Seite des Oberflächenprofils befindet sich auf der Innenseite des Rohrs, wenn die Strömung von innen nach außen verläuft (FITO). Dies wird auch als umgekehrtes Profil bezeichnet. Möglichkeiten Die Bezeichnung eines Schlitzrohres mit radialem Außendraht beschreibt dessen Aufbau wie folgt: Oberflächendraht / Stützdraht x Anzahl der Stützdrähte Beispiel: 12S/Q25 x 8 Dies bedeutet, dass der Flächendraht 12S ist. Der Stützdraht ist Q25 und es gibt 8 Stützdrähte, die gleichmäßig um 360° verteilt sind
