Fixier-Messgerät OptiCentric® Bonding 5D

optischfür optische LinseProzess

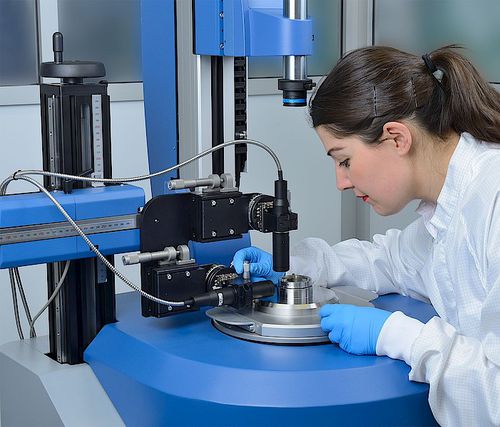

Die OptiCentric® Bonding 5D Station wurde entwickelt, um höchste Genauigkeitsanforderungen beim Richtkleben von Linsensystemen zu erreichen. Das System richtet eine Linse innerhalb einer Fassung automatisiert aus, so dass die optische Achse der Linse und die Symmetrieachse der Fassung in Verkippung und Verschiebung übereinstimmen. Dabei liegt die Linse nicht innerhalb der Fassung auf, sondern kann auf einem Linsenhalter mit Ringschneide zu einer beliebigen Achse justiert werden. Zusätzlich bestimmt die Bonding Station den axialen Abstand in z-Richtung zwischen einer Bezugsfläche, z.B. der oberen Flanschfläche der Fassung, und dem Linsenvertex mithilfe des integrierten Kurzkohärenzinterferometers OptiSurf® und verschiebt die Linse anschließend auf die Zielposition. Hauptmerkmale Ausrichtung von Linsen in 5 Freiheitsgraden Positioniergenauigkeit des Systems: x/y/z <1 µm θx,θy < 2arcsec (Ausrichtgenauigkeit der Linse abhängig vom Prüfling) Kurze Zykluszeit: < 5 min (ohne Klebstoffabgabe und UV-Aushärtung) Voll automatisierter Ausrichtprozess Stabiler Prozess, der unabhängig von der Qualifikation des Anwenders ist Einfacher und schneller Umbau auf andere Prüflingsgeometrien
