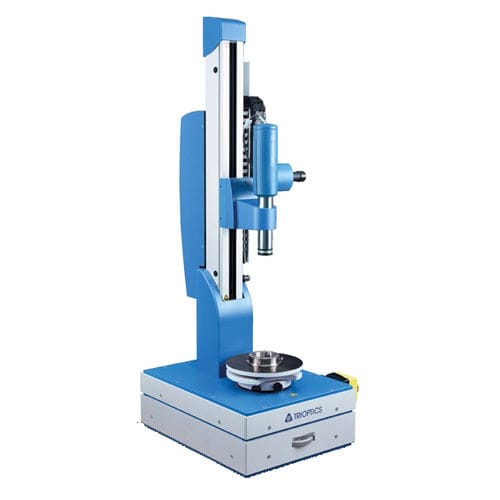

Zentrierungs-Messgerät OptiCentric® IR

optischInfrarotfür optische Linse

OptiCentric® IR ist TRIOPTICS Lösung für die Zentrierprüfung von Infrarot-Optiken. Das System ist mit einem flexibel umschaltbaren VIS-MWIR oder VIS-LWIR Messkopf ausgestattet und kann alle Arten von Infrarot-Optiken prüfen. Um die höchst mögliche Genauigkeit beim Aufbau und Prüfen von Infrarotoptiken zu erreichen, ist die Auswahl der passenden Wellenlänge (VIS oder MWIR, LWIR) von entscheidender Bedeutung: Die Messung von Einzellinsen und der Aufbau von Objektiven in Reflexion können im visuellen erfolgen. Hier wird mit 0,1µm auch die höchste Genauigkeit erreicht. Die Prüfung von Objektiven und die Messung in Transmission sind hingegen nur im infraroten Spektralbereich möglich. Hauptmerkmale Einfaches Umschalten zwischen der visuellen und infraroten Wellenlänge Die Zentriermessgenauigkeit der MWIR und LWIR Autokollimatoren liegt bei 1-2 μm aufgrund der Wellenlänge und der gegenüber visuellen Kameras geringeren Pixelanzahl der IR-Kamera Messung der Linsenzentrierung aber auch Mittendicken und Luftabstände (OptiCentric® 3D IR) Messung von mehr als 20 Flächen mit einem OptiCentric® Dual IR mit zweitem Messkopf und MultiLens-Software Messung in Reflexion und Transmission Software ist für die Messung im Infraroten angepasst: Thermisches Rauschen wird vor der Messung automatisch reduziert Hohe Auflösung, da die Software den Kontrast zwischen dem Hintergrund und dem beleuchteten Pinhole verbessert Der IR-Messkopf ist als Upgrade für bestehende Mess-Systeme erhältlich
