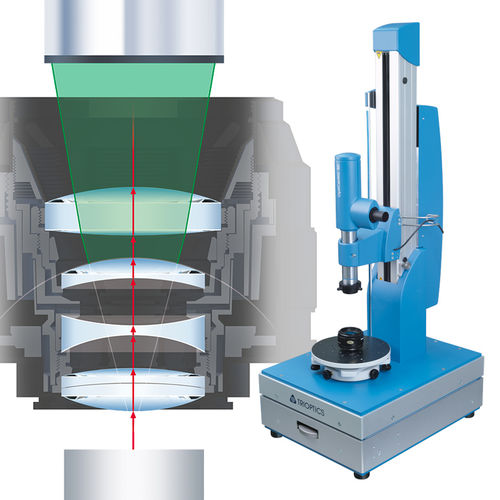

Optisches Messgerät OptiCentric® 3D

3DTisch

OptiCentric® 3D ist die ideale Lösung für die komplette optomechanische Charakterisierung von montierten optischen Systemen. Diese Zwei-in-eins-Lösung kombiniert die Technologie der OptiCentric® Systeme für die Messung von Zentrierfehlern mit einem Kurzkohärenzinterferometer namens OptiSurf®, das die Luftabstände zwischen Linsenoberflächen und die Mittendicke von Linsen im optischen System misst. Diese Kombination beider Mess-Systeme führt zu einer bedeutenden Steigerung der gesamten Messgenauigkeit und liefert detaillierte Informationen über die Herstellungsqualität des Prüflings. Hauptmerkmale Präzision der Zentriermessung genauer als 0,1 µm; Präzision der Luftabstands-/Mittendickenmessung bis zu 0,15 µm Zentriermessung innerhalb von Objektivlinsen (inkl. MultiLens Update) Große Bandbreite an Software-Optionen: AspheroCheck, SmartAlign Austauschbare Vorsatzoptiken bieten einen praktisch unbegrenzten Messbereich und machen umständlich lange Fahrten des Messkopfs überflüssig Optimierte Vergrößerung für jede einzelne Linsenoberfläche Präzise und automatische Fokussierung des Messkopfs durch motorbetriebene Linearführung Modularer Aufbau: Das gesamte Zubehör ist modular konzipiert und komplett in die Software integriert
