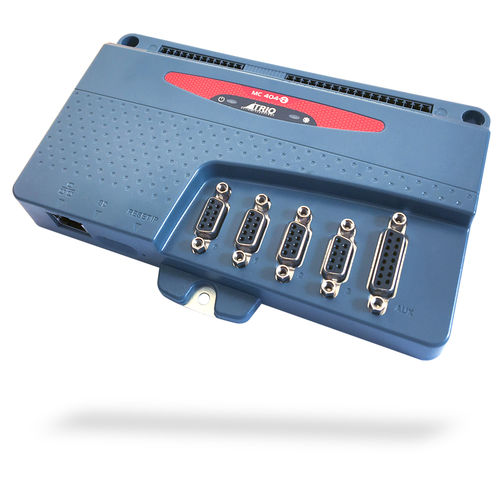

Motion Controller / 4-Achs MC404-Z

SchrittschaltungEthernetdigital

MC404-Z P855 Der MC404-Z ist ein kostengünstiger Bewegungskoordinator für den Schalttafeleinbau, der sich für Stepperanwendungen mit hohem Volumen eignet. Mit nur einer Version, die alle Funktionen standardmäßig enthält, ist eine Achsenkonfiguration mit Feature Codes vor der Verwendung nicht erforderlich. Er basiert auf Trios hochleistungsfähiger ARM Cortex-M7 Doppelpräzisionstechnologie und bietet 4 Achsen mit Puls+Richtung oder Quadratur-Ausgangssteuerung für Schrittantriebe oder Servoantriebe mit Impulseingang. Trio nutzt fortschrittliche FPGA-Techniken, um die Größe zu reduzieren und die Impulsausgangs- und Servoschaltung in ein kompaktes Gehäuse für den Schalttafeleinbau zu integrieren. Der MC404-Z ist in einem robusten Kunststoffgehäuse mit integriertem Erdungsgehäuse untergebracht und verfügt über alle Isolationsschaltungen, die für den direkten Anschluss an externe Geräte in einer industriellen Umgebung erforderlich sind. Höhepunkte - Fortschrittliche 4-Achsen-Impuls- und Richtungssteuerung - Lineare, kreisförmige, spiralförmige und sphärische Interpolation - Flexible CAM-Formen, verknüpfte Bewegung - Unterstützt Biss, EnDAT und SSI-Absolut-Encoder - Hardware-verknüpfte Ausgänge für Kamera-/Lasersteuerung - Eingebaute Ethernet-IP / Modbus TCP / Ethernet Schnittstelle - 125 - 4000µsec wählbares Servo-Update - Präzise 64-Bit-Bewegungsberechnungen auf ARM Cortex-M7-Prozessor - Motion-iX Kerntechnologien für die Programmierung einschließlich: IEC 61131-3 Programmierung, Robotertransformationen, Textdateiverarbeitung - Micro SD Speicherkartensteckplatz - Digitale NPN-Ausgänge - CANopen E/A-Erweiterung - RoHS, CE-geprüft
