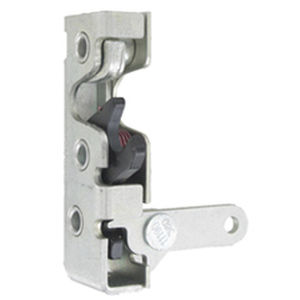

Schnappverschluss 050-0210
StahlEdelstahldrehbar

Schnappverschluss
Schnappverschluss
Schnappverschluss
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Schnapp
Material
Stahl, Edelstahl
Weitere Eigenschaften
drehbar, unsichtbar
Anwendung
für leichte Anwendungen

Beschreibung

Diese Einzelrotorverriegelung ist eine Unterplattform zur bewährten TriMark 050-0200 Serie und wurde für leichte bis mittlere Anwendungen für On- oder Off-Highway-Abteile und Zugangspaneele entwickelt. Er verfügt über eine Vielzahl von Auslösehebeln und Montageachsen für eine einfache Montage und Anwendung. Ausgelegt für Dünnere, leichte oder mittelschwere Türanwendungen Das Türgewicht beträgt bis zu 75 lbs. (34 kg) Türdichtungsdrücke von 20-25 lbs. (9-11 kg) empfohlen für beste Ergebnisse. Nicht mehr als 50 Pfund. (23 kg) Sichtbare Aufputzmontage oder verdeckte Montage Anwendungen, bei denen eine Rotorverriegelung mit einer einzigen Position gewünscht wird Verwendung mit TriMark 070-0100 Schließringbolzen Verfügbar Konfigurationen für die linke oder rechte Hand Mit Standard-"Steckachsen" mit 6,7 mm (6,7 mm) Durchmesser, wie abgebildet, 1/4-20 UNC-Gewindeachsen oder M6 x 1,0-Gewindeachsen Fertigstellung Verzinkte, klar chromatierte Stahlteile Werkstoff Interne Riegelkomponenten: wärmebehandelter, glatter, kantengeprägter Stahl Federn: korrosionsfreier Edelstahl Gehäusehälften: hochfester Stahl Einbau (3) 1/4-20 UNC-Klasse 5-Typ oder M6 x 1 Klasse 8.8 oder bessere Verbindungselemente werden empfohlen Für die richtige Ausrichtung und das anschließende Einrasten von Sperrklinke und Schlagbolzen ist eine vertikale Montage mit Stützrampe oben erforderlich Ziehen Sie die Schrauben mit dem vom Hersteller empfohlenen Drehmoment an, jedoch nicht mehr als 120 in-lbs. (13,3 N-m) Interne Schmierung Ofengehärteter Trockenschmierstoff wird auf alle kritischen beweglichen Teile aufgetragen Vorsicht! Einstufige Drehverschlüsse entsprechen nicht den Anforderungen der FMVSS 206 (ECE R11).

---

Kataloge
