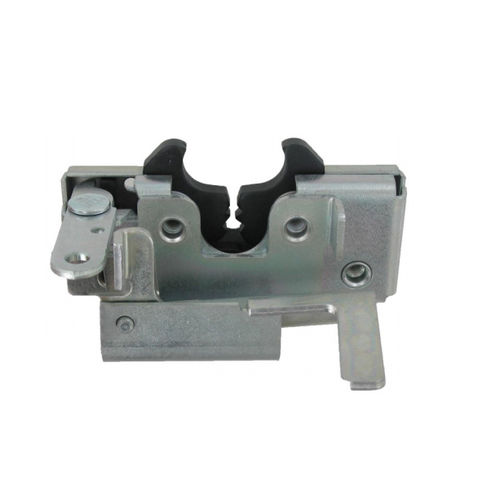

Diese Zwei-Rotor-Verriegelung wurde für mittlere bis schwere Anwendungen für Off-Highway-Eingangstüren entwickelt, bei denen eine Druckknopf-Griffbetätigung erwünscht ist. Sie verfügt über ein integriertes Gestänge, das eine direkte Druckknopfbetätigung und eine direkte Innenauslösung ermöglicht und eine einfache Montage und Anwendung ermöglicht.
Ausgelegt für
Türstärken von 1-7/8" (47,6 mm) oder größer
Türgewichte von 50-200 lbs. (23-91 kg)
Türdichtungsdrücke von 50-150 lbs. (23-68 kg) (empfohlen für beste Ergebnisse
Verwendung mit TriMark 070-0200 Schließringbolzen
Verfügbar
In Links- oder Rechtshandkonfigurationen (links abgebildet)
Mit (4) Gewindeachsen 1/4-20 UNC oder M6 x 1
Mit innenliegenden Auslösehebel-Optionen und Auslösehebel-Optionen
Fertigstellung
Verzinkte, klar chromatierte Stahlteile
Werkstoff
Interne Verriegelungskomponenten: Wärmebehandelter, glatter, kantengeprägter Stahl
Kistenhälften: Hochfester Stahl
Federn: Nicht-korrosiver Edelstahl
Einbau
(4) Befestigungselemente 1/4-20 UNC Klasse 5 oder M6 x 1 Klasse 8.8 (nicht enthalten).
Ziehen Sie die Schrauben mit dem vom Hersteller empfohlenen Drehmoment an, jedoch nicht mehr als 13,3 Nm (120 in-lbs)
Maximaler Durchmesser der Befestigungslöcher von 7,1 mm (.281")
---
