Dreh-Fräszentrum / CNC DS1800/460C

universellmit verfahrbaren StändernBohr

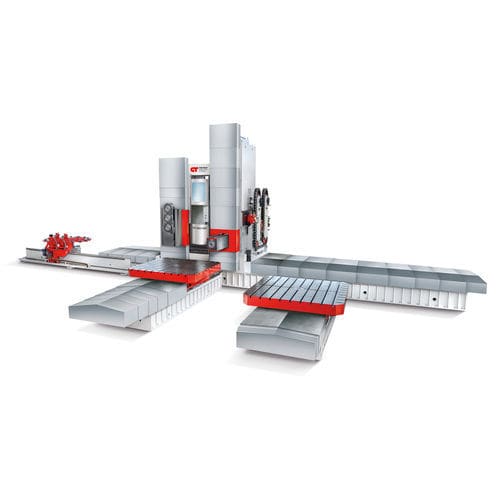

Das Modell DS1800/450C ist das größte Fahrständer-Bearbeitungszentrum, das derzeit bei Trevisan Macchine Utensili S.p.A. produziert wird. Es handelt sich um eine große Maschine, die aus zwei beweglichen Säulen besteht, von denen eine mit einem Plandrehkopf mit einem Durchmesser von 1800 mm und einem Hub von 460 mm ausgestattet ist, der das Drehen mit dem festen Werkstück bis zu einem Durchmesser von 3000 mm ermöglicht. Die andere Säule ist mit einem quadratischen RAM von 560 x 490 mm und einem Hub von 1400 mm ausgestattet. Die Drehvorrichtung ist mit 2 Werkzeughaltern mit einem Durchmesser von 360 mm ausgestattet, die ein Gewicht von 350 kg und eine Länge von 1800 mm aufnehmen können. Diese Drehköpfe werden automatisch von einem linearen Manipulator geladen, der von einem Magazin mit 16 Positionen für Zahnstangen und Köpfe gespeist wird. Das RAM ist so konzipiert, dass es Arbeitsköpfe wie Plandrehköpfe mit 600 mm oder 300 mm Durchmesser, Hochgeschwindigkeits-Bohrköpfe, Fräsköpfe mit hohem Drehmoment, bi-rotative Köpfe oder andere Spezialköpfe aufnehmen kann. Die RAM ist mit einem speziellen Werkzeugwechselmagazin mit 99 Plätzen ausgestattet, um das auf der RAM montierte Zubehör aufzunehmen. Die Maschine kann mit einem oder zwei Tischen ausgestattet werden, die auf einem Sockel mit Z-Längsachse montiert sind; die Tische sind hydrostatisch mit Abmessungen von 3000 x 3000 mm, einer maximalen Tragfähigkeit von 40 Tonnen und einer Rotationsbelastung von 5000 mm. Trevisan verfügt über ein Team von Informatikern, die die Software für die Maschinen erstellen und sie an die Bearbeitungsanforderungen jedes Kunden anpassen.
