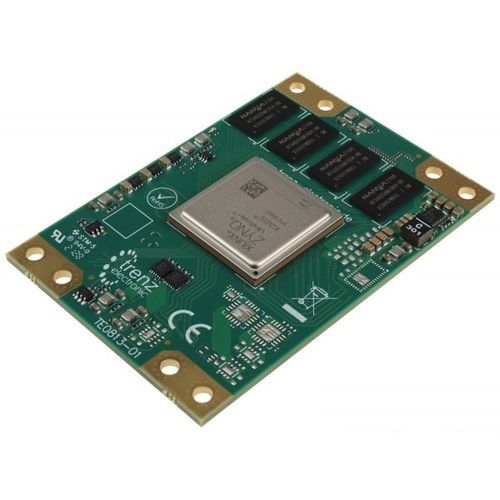

Signal-GPU TE0813-01-4DE11-AZ

Video

Das Trenz Electronic TE0813-01-4DE11-AZ ist ein industrietaugliches MPSoC-Modul, das einen Xilinx Zynq UltraScale+ mit ZU4EV, 2 GByte DDR4 SDRAM, 128 MByte Flash-Speicher für Konfiguration und Betrieb sowie leistungsstarke Schaltnetzteile für alle On-Board-Spannungen integriert. Eine große Anzahl konfigurierbarer I/Os wird über robuste Hochgeschwindigkeits-Stacking-Anschlüsse bereitgestellt. All dies auf einer winzigen Grundfläche von 5,2 x 7,6 cm zu einem äußerst wettbewerbsfähigen Preis. Diese integrierten Module mit hoher Packungsdichte sind kleiner als eine Kreditkarte und in mehreren Varianten erhältlich. Alle Teile sind mindestens im erweiterten Temperaturbereich von 0°C bis +85°C einsetzbar. Der Betriebstemperaturbereich des Moduls hängt vom Kundendesign und der Kühlungslösung ab. Bitte kontaktieren Sie uns für Optionen. Xilinx Zynq UltraScale+ XCZU4EV-1SFVC784E ZU4EV, 784-Pin-Gehäuse Abmessungen: 5.2 x 7,6 cm Aufsteckbares Modul mit 4 x 240-poligen B2B-Anschlüssen Robust für Schock und hohe Vibrationen 3 mm Befestigungslöcher für Skyline Heatspreader 2 GByte (64-Bit Breite) DDR4 SDRAM 128 MByte QSPI Boot Flash doppelt parallel 2 Kbit serieller EEPROM für MAC-Adresse 48 x High-Density (HD) I/O's (2 Bänke) Grafikverarbeitungseinheit (GPU) + Videocodec-Einheit (VCU) Benutzer-E/A 65 x mehrfach verwendbare E/As (MIO) 156 x Hochleistungs-E/As (HP) (3 Bänke) Serieller Transceiver: PS GTR 4; PL GTH 4 Programmierbarer 4-Kanal PLL-Taktgenerator Alle Stromversorgungen an Bord Einzelne 3,3-V-Stromquelle oder 5-V- und 3,3-V-Standby-Stromquellen erforderlich Gleichmäßig verteilte Versorgungspins für gute Signalintegrität
