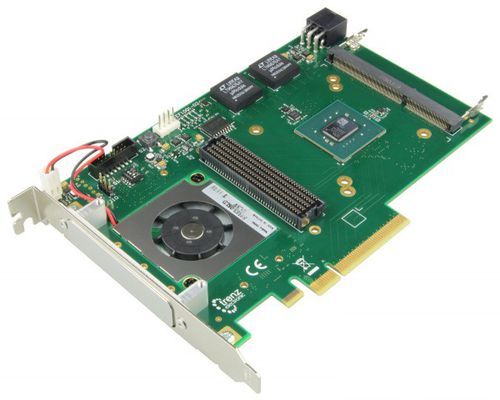

Das Trenz Electronic TEF1001-02-D2CX4-A ist ein PCIe FMC Carrier mit einem integriertem Xilinx Kintex-7 325T FPGA, 32 MByte SPI Flash-Speicher, 4 PCIe Lanes und einem DDR3 SODIMM mit ECC Socket.
Eine Bestückung mit Kintex-7 160T oder 410T ist ebenfalls möglich, bitte erfragen Sie Minimum-Stückzahlen.
Alle Bauteile decken mindestens den kommerziellen Temperaturbereich von 0°C bis +70°C ab. Der Temperaturbereich, in dem das Modul genutzt werden kann, ist abhängig vom Kundendesign und gewählter Kühlung. Bitte sprechen Sie uns für spezielle Lösungen an.
Eigenschaften
Xilinx Kintex-7 XC7K325T-2FBG676C
1 x Vita 57.1 FMC HPC Steckplatz
4 Lane PCIe GEN2
DDR3 SODIMM mit ECC Socket (max. 8 GByte)
32 MByte SPI Flash
Programmierbarer Taktgenerator Si5338
200 MHz Low-Jitter LVDS Oszillator
12V Eingangsstrom-Schutzschaltung
12V Eingangsspannung über PCIe-Steckverbinderkante verfügbar (mit Priorität für den ATX-Eingangsstecker)
FMC-Lüfter ein/aus gesteuert durch einen Pin am FMC
DC-DC Hochleistungskonverter
