Flexibles Lager
Hohe Belastbarkeit
Torsions- und Winkelbewegungen

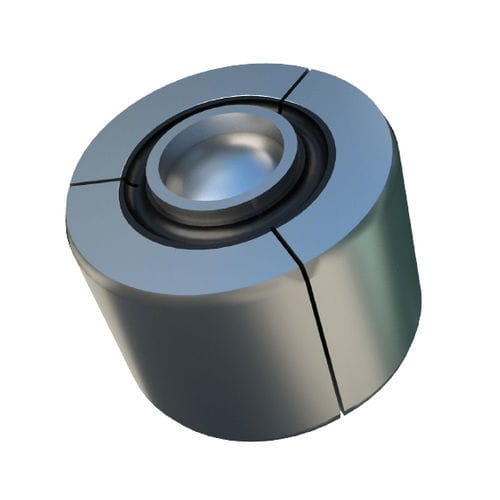

Ein hochbelastbares flexibles Lager, das eine hohe Tragfähigkeit mit der Fähigkeit kombiniert, Torsions- und Winkelbewegungen in allen Ebenen ohne Schmierung und Metall-zu-Metall-Verschleiß aufzunehmen. Es ist je nach Befestigungsanforderungen mit Mittelbohrung oder mit massivem Teil erhältlich.
Allgemeine Hinweise für die Auswahl:
- Die für die Bauteile in diesem Dokument angegebenen Eigenschaften beziehen sich auf kontinuierliche Belastung oder Verformung in der Stufe.
- Bei kontinuierlicher dynamischer zyklischer Belastung oder Verformung sollten die Höchstwerte je nach Häufigkeit auf etwa 30 % der angegebenen Werte reduziert werden.
Bei Beanspruchungen und Verformungen mit mittlerer und geringer Häufigkeit können die angegebenen Werte bis auf das 2- bis 3-fache erhöht werden.
Kombinierte Beanspruchungen in den verschiedenen Betriebsarten und die Auswirkungen von Spannungsumkehrungen erfordern möglicherweise eine kritischere Bewertung.
Typische Anwendungen sind:
- Traktions- und Bremsstangen
- Hydraulische Dämpferbefestigungen
---
