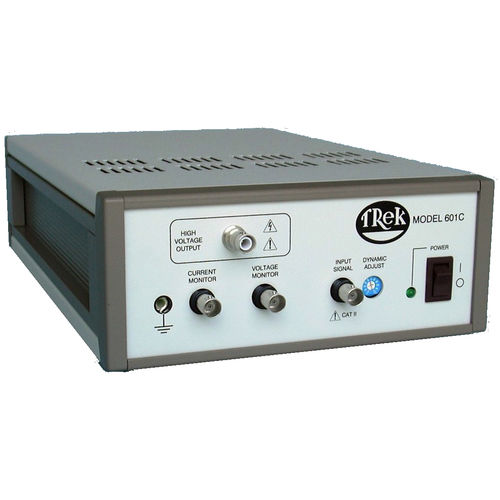

Leistungsverstärker 601C

HochspannungDCPräzision

Das Modell 601C ist ein DC-stabiler Hochspannungs-Leistungsverstärker, der für eine präzise Steuerung der Ausgangsspannungen entwickelt wurde. Es verfügt über bis zu zwei unabhängige Verstärkerkanäle in einem Gehäuse und ein Halbleiterdesign für hohe Anstiegsrate, große Bandbreite und rauscharmen Betrieb. Das vierquadrante, aktive Ausgangsdesign des Modells 601C senkt oder quellt Strom in reaktive oder ohmsche Lasten. Diese Eigenschaften sind unerlässlich, um das genaue Ausgangsverhalten und die hohen Anstiegsraten zu erreichen, die von reaktiven Lasten gefordert werden. Wichtige Spezifikationen Ausgangsspannung: 0 bis ±500 V, 0 bis -1 kV, oder 0 bis +1 kV DC oder Spitze AC Ausgangsstrom: 0 bis ±10 mA DC oder 0 bis ±20 mA Spitze AC Anstiegsrate: Mehr als 50 V/μs Große Signalbandbreite: DC bis größer als 30 kHz (1% Verzerrung) Gleichspannungsverstärkung: 100 V/V (eine Verstärkung von 50 V/V ist nur für den ±500 V-Bereich verfügbar) Typische Anwendungen sind unter anderem Antrieb piezoelektrischer Aktoren Modulieren Sie die Elektrooptik Elektrostatisch gesteuerte Ionenstrahlen Automatisierte oder computergesteuerte Systeme, die ein ferngesteuertes Ein- und Ausschalten von Hochspannung erfordern Funktionen und Vorteile Die DC-Genauigkeit ist besser als 0,1% des gesamten Messbereichs Fern-Hochspannung EIN-AUS Präzise Spannungs- und Stromwächter liefern Niederspannungsdarstellungen des Hochspannungsausgangs und des Laststroms zu Überwachungszwecken oder zur Verwendung als Rückmeldesignale in einem geschlossenen System CE-konform für garantierte Zuverlässigkeit Betrieb als nicht invertierender oder invertierender Verstärker mit fester Verstärkung
