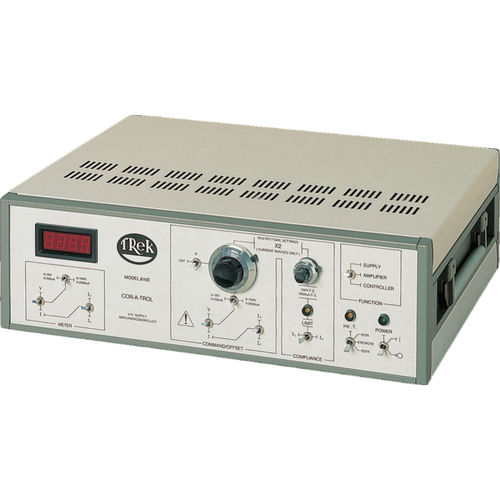

Signalverstärker 610E

TranskonduktanzHochspannungBenchtop

Das Trek Modell 610E ist ein Hochspannungsversorgungs-/-verstärker/-steuergerät, das sechs Arten des Hochspannungsbetriebs ermöglicht. Als Hochspannungsverstärker verstärkt das Modell 610E ein extern angelegtes Signal mit einer umschaltbaren Einstellung von 100 V/V oder 1000 V/V. Als Hochspannungs-Referenzgerät steuert ein frontseitiges Einstellrad die Ausgangsspannung. Als Transkonduktanzverstärker erzeugt ein extern angelegtes Spannungssignal einen proportionalen Ausgangsstrom. Als Stromversorgung steuert ein frontseitiges Zifferblatt die Ausgangsströme. Als Hochspannungsregler bleibt der Hochspannungsverstärkermodus erhalten, aber die Verstärkereingangs- und Rückkopplungselemente sind nicht belegt und stehen dem Benutzer zur Konfiguration zur Verfügung. Wichtige Spezifikationen Ausgangsspannungsbereich: 0 bis ±1 kV oder 0 bis ±10 kV Ausgangsstrombereich: 0 bis ±200 μA oder 0 bis ±2000 μA Spitze AC Anstiegsrate: Mehr als 35 V/μs Große Signalbandbreite (-3 dB): DC bis größer als 1,2 kHz Spannungsverstärkung (1 kV-Bereich): 100 V/V/V Spannungsverstärkung (10 kV-Bereich): 1000 V/V/V Transkonduktanzverstärkung: 200 μA Bereich ist 20 μA/V; 2000 μA Bereich ist 200 μA/V Typische Anwendungen sind unter anderem Laderegelung im geschlossenen Regelkreis Elektrofotografische Forschung Isolationsprüfung Bewertung des dielektrischen Materials AC- oder DC-Kalibratoren und Zubehör Funktionen und Vorteile Multimodaler Betrieb für erweiterten Nutzen Vierquadrantenausgang zur Ansteuerung kapazitiver Lasten Geschlossenes System für hohe Genauigkeit Kurzschlussfest zum Schutz der Geräte DC-stabil für programmierbare Versorgungsanwendungen Geringes Ausgangsrauschen für hochpräzise Ausgänge NIST-rückführbares Kalibrierzertifikat, das jedem Gerät beiliegt CE-konform
