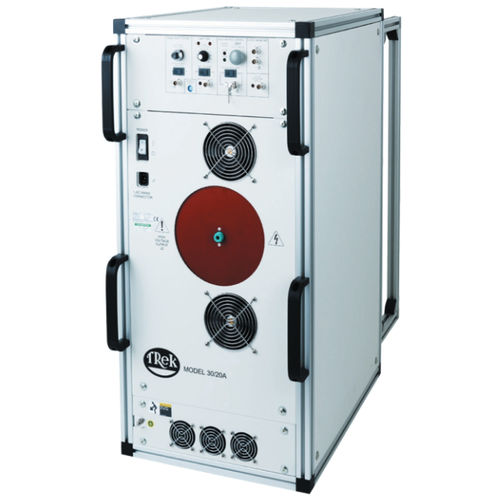

Das vorbildliche 30/20A ist ein DC-stabiler, Hochspannungsendverstärker, der alles Festkörperentwurf für hohe Anstiegsgeschwindigkeit kennzeichnen, eine breite Bandbreite und eine lärmarme Operation. Es ist als Noninverting mit einem Fest von 3000 V/V konfiguriert und wird gegen Überspannungs- und Überstromzustände geschützt, die möglicherweise durch aktive Lasten oder durch Ertragkurzschlüsse zum Boden erzeugt werden. Präzisionsspannung und gegenwärtige Monitoren stellen Schwachstromdarstellungen des Hochspannungsertrages und der Last zur Verfügung, die für die Überwachung von Zwecken oder für Gebrauch als Rückkopplungssignale in einem Regelkreis gegenwärtig sind.
Der 4 Quadrant, aktiven Endstufewannen oder Quellgegenwärtige zu den reagierenden oder widerstrebenden Lasten während der Ausgangsspannungsstrecke. Dieses ist wesentlich, die genaue Ertragantwort und hohen die Anstiegsgeschwindigkeiten zu erzielen, die durch reagierende Lasten verlangt werden.
Schlüsselspezifikationen
Ausgangsspannung: 0 ±30 KV zu DC oder zu Spitze Wechselstrom
Ausgangsstrom: 0 ±20 MA zu DC oder zu Spitze Wechselstrom
Anstiegsgeschwindigkeit: Größer als 550 V/µs
Große Signal-Bandbreite: DC zu größer als 2,5 kHz (2% Verzerrung)
Gewinn: 3000 V/V geregelt
Anwendungen umfassen
Dielektrische Studien
Elektronenstrahl-Ionenfallen und Ionenauftreten
Electrospinning
Elektrostatische Ablenkung (einschließlich Ionenstrahlnsteuerung)
Elektrostatische Flammensteuerung
Elektrostatische Levitation
Elektrostatischer Niederschlag
Hochspannungskabelprüfung
Hochspannungsteilprüfung
Plasmastudien (einschließlich dielektrische Sperrenentladung)
Eigenschaften und Nutzen
Vier-Quadrantertrag für das Fahren von kapazitiven Lasten
Regelkreis für hohe Genauigkeit
Kurzschluss geschützt für Ausrüstungsschutz
Aller Festkörperentwurf für wartungsfreie Operation
---
