Simulator / elektrostatische Entladung 901HS

ESD

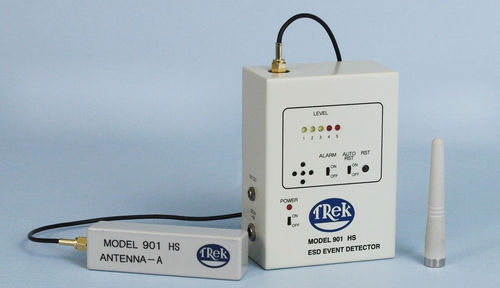

Elektrostatische Entladungen (ESD) sind wichtige Indikatoren für eine übermäßige Ladungsakkumulation in Umgebungen, in denen sie für Herstellungsprozesse in der Halbleiter- oder LCD-Industrie schädlich sein können. Treks Model 901HS ist ein Diagnosetool, mit dem Vorfälle identifiziert oder vermutete Bereiche der ESD-Aktivität überprüft werden können. Es ist für CDM-Anwendungen (Charge Device Model) geeignet. Elektromagnetische Wellen, die durch elektrostatische Entladung erzeugt werden, übertragen in verschiedenen Umgebungen unterschiedlich. Um diesen Unterschieden Rechnung zu tragen, verfügt das Modell 901HS über zwei Antennen - eine aktive und eine passive - die zur Erkennung verwendet werden können. Die Bestimmung der zu verwendenden Antenne basiert typischerweise auf der Umgebung, in der sie eingesetzt wird, und dem erforderlichen Erkennungsgrad. Die aktive Antenne kann direkt mit dem Modell 901HS oder mit einem Verlängerungskabel verbunden werden, das die Antenne auf 1,5 Meter verlängert. Es bietet eine hohe Flexibilität bei der Positionierung der Antenne, um den bestmöglichen Empfang zu erreichen. Die aktive Antenne kann ESD-Ereignisse ab 10 V im Abstand von 50 mm erfassen. Eine passive, monopolare Antenne ist ebenfalls vorgesehen. Diese Antenne verfügt über eine Erkennungsfunktion, die ESD-Ereignisse ab 50 V in einem Abstand von 90 mm erkennt und im Allgemeinen eingesetzt wird, wenn eine weniger empfindliche Erkennung erforderlich ist. Wenn ein ESD-Ereignis erkannt wird, signalisiert das Modell 901 den Bediener durch einen akustischen Warnton und die visuelle Anzeige des erfassten Ereignispegels über seine fünf LED-Leuchten.
