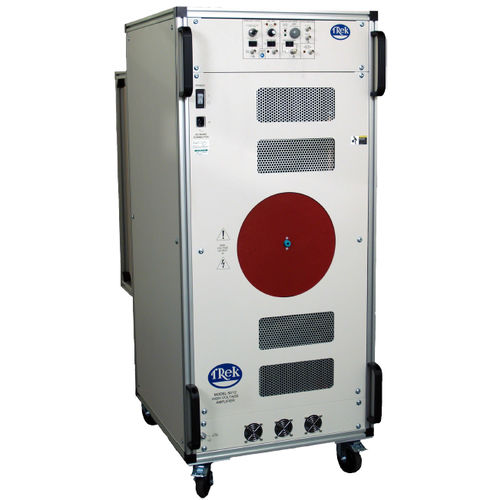

Leistungsverstärker 50/12

DCHochspannungrauscharm

Das Modell 50/12 ist ein DC-stabiler Hochspannungs-Leistungsverstärker mit einem Halbleiter-Design für hohe Anstiegsrate, große Bandbreite und rauscharmen Betrieb. Es wurde entwickelt, um eine präzise Steuerung der Ausgangsspannungen im Bereich von 0 bis ±50 kV DC oder Peak AC mit einem Ausgangsstrombereich von 0 bis ±12 mA DC oder Peak AC zu ermöglichen. Die 4-quadrante, aktive Endstufe sinkt oder quellt Strom zu reaktiven oder ohmschen Lasten über den gesamten Ausgangsspannungsbereich. Dies ist unerlässlich, um das genaue Ausgangsverhalten und die hohen Anstiegsraten zu erreichen, die von Blindlasten gefordert werden. Wichtige Spezifikationen Ausgangsspannungsbereich: 0 bis ±50 kV DC oder Spitze AC Ausgangsstrombereich: 0 bis ±12 mA DC oder Spitze AC Anstiegsrate: Mehr als 350 V/μs Große Signalbandbreite: DC bis größer als 1,4 kHz (2% Verzerrung) Gleichspannungsverstärkung: Festgelegt auf 5000 V/V/V Typische Anwendungen sind unter anderem Dielektrische Studien Elektronenstrahl-Ionenfallen & Ionenquellen Elektrospinnen Elektrostatische Ablenkung (einschließlich Ionenstrahlsteuerung) Elektrostatischer Flammenschutz Elektrostatisches Schweben Elektrostatische Abscheidung Hochspannungskabelprüfung Hochspannungskomponentenprüfung Plasmastudien (einschließlich der Entladung durch dielektrische Barrieren) Funktionen und Vorteile Vierquadrantenausgang zur Ansteuerung kapazitiver Lasten Geschlossenes System für hohe Genauigkeit Kurzschlussfest zum Schutz der Geräte Vollständige Solid-State-Konstruktion für wartungsfreien Betrieb DC-stabil für programmierbare Versorgungsanwendungen Geringes Ausgangsrauschen für hochpräzise Ausgänge NIST-rückführbares Kalibrierzertifikat, das jedem Gerät beiliegt CE-konform
