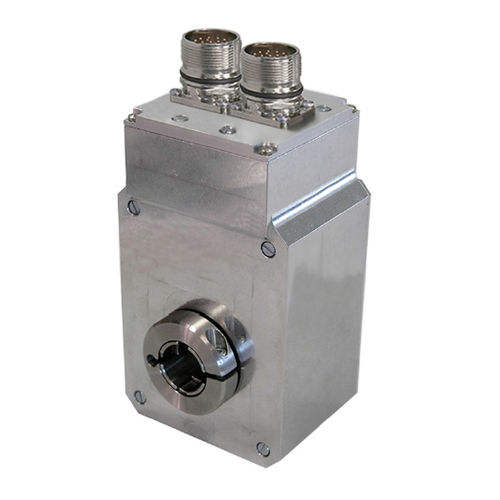

Absoluter Drehgeber Q_H80

HohlwellePROFIBUSmit SSI-Schnittstelle

Drehgeber von TR-Electronic mit optischer oder magnetischer Abtastung erfassen u.a. präzise die Position bei der Stahlproduktion, in Windkraftanlagen, Kränen und Schiffen sowie explosionsgeschützt in Lackieranlagen. Miniaturausführungen sorgen in der Medizintechnik für die richtige Lage und SIL3 zugelassene absolute Drehgeber für die nötige Sicherheit. Neben hochwertigen Drehgebern für nahezu jede Anwendung bieten wir Ihnen umfangreiches Zubehör wie Programmiertools, Displays und Montagebauteile zur einfachen und schnellen Inbetriebnahme und nahtlosen Integration in Ihre Prozesse. Der Hohlwellengeber mit Doppelschnittstelle. Optional mit zweiter Singleturn-Abtastung. Vorteile Flexible Programmierung Kundenspezifische Lösungen Modulares Produktspektrum Robuste Bauform Weitere Schnittstellen Nennspannung Kennwert 24 VDC Grenzwerte, min/max 11/27 VDC Nennstrom, typisch Kennwert 120 mA Zustand ohne Last Geräteausführung Typ Single-/Multi-Turn Gesamtauflösung <= 31 Bit Schrittzahl pro Umdrehung <= 8192 Anzahl Umdrehungen <= 256000 Ausgabekapazität <= 25 Bit PROFIBUS - Schnittstelle PROFIBUS-DP V0 IEC 61158, IEC 61784 PNO Encoder-Profil Klasse 1 und 2 SSI - Schnittstelle Ausstattung Optionale Schnittstelle SSI-Takteingang Optokoppler SSI-Datenausgang RS-422, 2-Draht SSI-Taktfrequenz 80…1000 kHz SSI-Monozeit, typisch 18 µs Übertragungsrate Kennwert 9,6…12000 kbit/s Zykluszeit 250 µs Parameter/Funktionen, änderbar Auflösung Ausgabecode Endschalter externe Preset-Eingänge Justage-Parameter SSI-Parameter Zählrichtung Getriebefunktion
