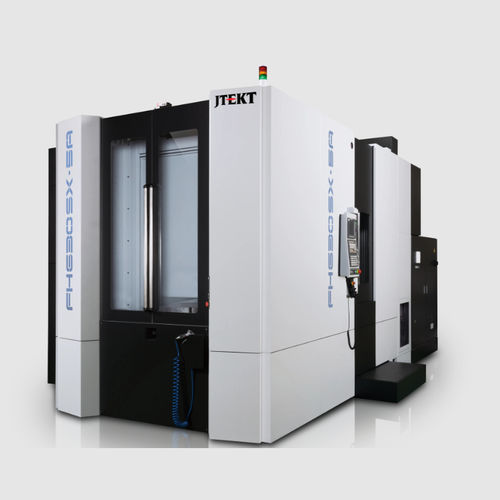

CNC-Bearbeitungszentrum / 5-Achs FH630SX-i
vertikalfür Aluminiumfür Stahl

CNC-Bearbeitungszentrum / 5-Achs - FH630SX-i - Toyoda Machine Works - vertikal / für Aluminium / für Stahl
CNC-Bearbeitungszentrum / 5-Achs - FH630SX-i - Toyoda Machine Works - vertikal / für Aluminium / für Stahl
CNC-Bearbeitungszentrum / 5-Achs - FH630SX-i - Toyoda Machine Works - vertikal / für Aluminium / für Stahl - Bild - 2
CNC-Bearbeitungszentrum / 5-Achs - FH630SX-i - Toyoda Machine Works - vertikal / für Aluminium / für Stahl - Bild - 3
CNC-Bearbeitungszentrum / 5-Achs - FH630SX-i - Toyoda Machine Works - vertikal / für Aluminium / für Stahl - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Bearbeitetes Material
für Aluminium, für Stahl
Spindelnase
BT 50
Anzahl Werkzeuge
60 Werkzeuge
Weitere Eigenschaften
Hochgeschwindigkeit, Hochleistung, hohe Festigkeit, Hochpräzision, Hochleistung
X-Hub

800 mm
(31,5 in)

Y-Hub

850 mm
(33,46 in)

Z-Hub

1.050 mm
(41,34 in)

Rotationsgeschwindigkeit

8.000 rpm, 15.000 rpm
(50.265 rad.min-1, 94.248 rad.min-1)

Leistung

74 ch, 107 ch
(74 hp, 107 hp)

Maximalhöhe des Werkstücks

1.600 mm
(63 in)

Vorrückgeschwindigkeit X-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Y-Achse

60.000 mm/min
(39 in/s)

Vorrückgeschwindigkeit Z-Achse

60.000 mm/min
(39 in/s)

Maximale Tischlast

1.500 kg
(3.307 lb)

Gesamtgewicht

23.000 kg
(50.706,32 lb)

Gesamtlänge

4.320 mm
(170,1 in)

Gesamtbreite

6.800 mm
(267,7 in)

Gesamthöhe

3.308 mm
(130,2 in)

Beschreibung

Die FH630SX-i 5-Axis wurde als erstklassige 5-Achs-Maschine für eine 630-mm-Plattform entwickelt und ist für die Bearbeitung komplexer Teile konzipiert. Sie verfügt über eine drehmomentstarke Spindel mit 8.000 U / min und optional über eine leistungsstarke Mehrzweckspindel mit 15.000 U / min. Die Kippspindel ist mit einem robusten C-Achsen-Antrieb und einem erweiterten C-Achsen-Schwenkbereich von 230 Grad für breitere Bauteile ausgestattet.
