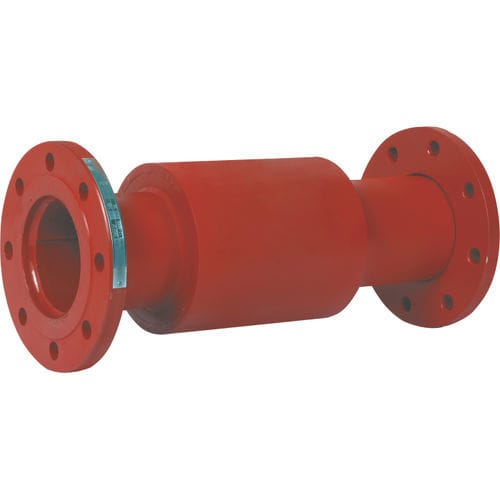

Metall-Kompensator

rundFlanschAxial

Außendruckkompensatoren werden auch als X-Pressed-Kompensatoren bezeichnet, wenn große thermische Ausdehnungen (axiale Kompression oder axiale Dehnung) erforderlich sind. Für diese großen Ausdehnungen reichen normale Axialkompensatoren nicht aus, um sie zu kompensieren. Außendruckkompensatoren sind eine hervorragende Lösung, um große Bewegungen im System aufzunehmen. Totflex-Außendruckkompensatoren sind so konzipiert, dass der Druck des Durchflussmediums auf die Außenseite des Balges wirkt und dieser Außendruck eine stabilisierende Wirkung hat. Diese stabilisierende Wirkung erhöht die Fähigkeit des Balges, große axiale Bewegungen (axiale Kompression oder axiale Dehnung) zu kompensieren, ohne die Faltungszahl zu erhöhen. Anwendungsbereich von X-Pressedehnungsfugen Erdverlegte und unterirdische Rohrleitungen Dampfanlagen Industrielle Kühlsysteme Vertikale Rohrleitungsanwendungen Geothermische Anlagen Thermalöl-Leitungen Aufbau & Betriebsbedingungen Balgmaterial - Edelstahl AISI304 (Opt. AISI316 - AISI321) Rohrmaterial - Kohlenstoffstahl St37.2 (Opt. Edelstahl) Anschlussarten - Fest- und Losflansch und Schweißstutzen Flanschwerkstoff - C-Stahl St37.2 (opt. Edelstahl) Konstruktionsstandard - EJMA-Normen
