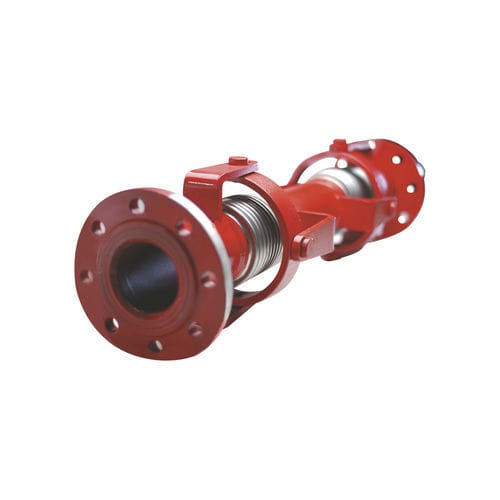

Dehnungskompensator mit Gelenk

MetallrundFlansch

Dilatations- und Erdbebenkompensatoren, auch bekannt als Schrägkompensatoren oder kardanische Kompensatoren, sind so konzipiert, dass sie die Bewegungen in drei Dimensionen (x-, y- und z-Richtung) ausgleichen und große Bewegungen in jeder Ebene aufnehmen können. Kardanische Kompensatoren sind flexible Armaturen, die aufgrund ihrer Flexibilität die starren Rohrleitungen vor Belastungen schützen, die an den Dehnungspunkten der Gebäude oder bei seismischen Bewegungen auftreten. Anwendungsbereich der kardanischen Kompensatoren Dilatationspunkte der Gebäude Bereich, in dem seismische Bewegungen auftreten Kraftstofftanks Abfüllanlagen Feuerlösch-Rohrleitungen Alle Rohrleitungen Technische Merkmale Balgmaterial - Edelstahl AISI 304 (optional AISI 316, AISI 321) Material der Zwischenrohre - Kohlenstoffstahl St37.2 (Opt. AISI 304, AISI 316) Scharnier- und Kardanwellenwerkstoff - Kohlenstoffstahl St37.2 (opt. AISI 304, AISI 316) Anschlussarten - Fest geflanscht, drehbar geflanscht, Schweißstutzen, genutet Endmaterial - Kohlenstoffstahl St37.2 (Opt. AISI 304, AISI 316) Ausführung - EJMA-Normen
