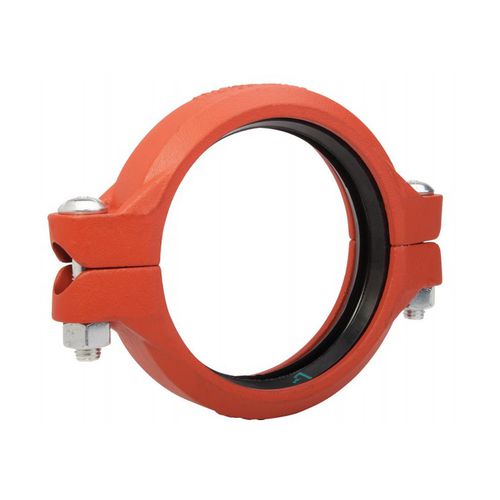

Schraubenrohrschelle GRINNELL G-FIRE Figure 705

Die GRINNELL G-FIRE Fig. 705 Flexible Kupplungen mit Rillen bieten bei ordnungsgemäßer Installation eine zuverlässige Methode zur Verbindung von Rohren, die eine winklige und lineare Biegung, thermische Ausdehnung und Kontraktion sowie Fehlausrichtungen des Rohrs zulässt. Die Kupplungen in Abbildung 705 sind für Drücke bis zu 20,7 bar (300 psi) je nach Rohrgröße und Wanddicke ausgelegt, wenn sie in Brandschutzanwendungen eingesetzt werden. (Siehe Tabelle A.) Die hier beschriebene GRINNELL G-FIRE Figure 705 Rillenkupplung muss in Übereinstimmung mit diesem Dokument und mit den geltenden Normen der NATIONAL FIRE PROTECTION ASSOCIATION (NFPA) installiert und gewartet werden, zusätzlich zu den Normen der zuständigen Behörden. Andernfalls kann die Leistung dieser Geräte beeinträchtigt werden. Entfernen Sie niemals Rohrleitungskomponenten und korrigieren oder modifizieren Sie keine Rohrleitungsmängel, ohne das System zuvor drucklos zu machen und zu entleeren. Eine Nichtbeachtung kann zu schweren Personen- und Sachschäden und/oder zur Beeinträchtigung der Geräteleistung führen. Es liegt in der Verantwortung des Konstrukteurs, Produkte auszuwählen, die für den beabsichtigten Service geeignet sind, und sicherzustellen, dass Druckstufen und Leistungsdaten nicht überschritten werden. Die Material- und Dichtungsauswahl sollte überprüft werden, um die Kompatibilität für die spezifische Anwendung zu gewährleisten. Lesen und verstehen Sie immer die Installationsanleitung. Der Eigentümer ist dafür verantwortlich, dass sein Brandschutzsystem und seine Geräte in einem ordnungsgemäßen Betriebszustand gehalten werden. Wenden Sie sich bei Fragen an den installierenden Unternehmer oder den Sprinklerhersteller.
