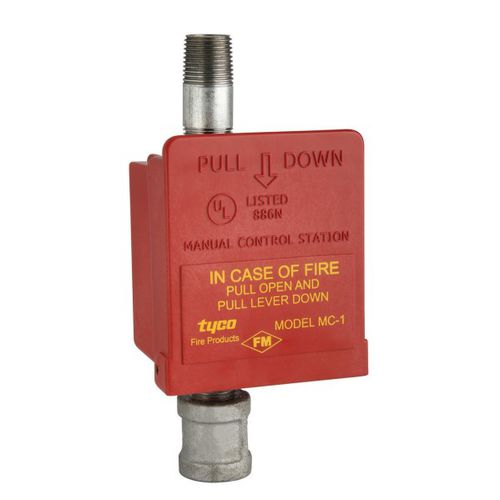

Kontrolleinheit MC-1

Die TYCO-Handsteuerstelle Modell MC-1 (MC-2) bietet ein manipulationssicheres Mittel zur Notentriegelung (d.h. zum Betrieb) von automatischen TYCO-Wasserregelventilen. Die Verbindung mit den Ventilen kann direkt über eine hydraulische (nasse) Steuerleitung oder indirekt über eine pneumatische (trockene) Steuerleitung zu einem trockenen Steuerantrieb Modell DP-1 erfolgen. Die manuelle Steuerstation MC-2 ist eine modifizierte MC-1, die für die Verwendung als Trimmkomponente für das automatische Wasserregelventil Modell DV-5a entwickelt wurde. Die hier beschriebene manuelle Steuerzentrale Modell MC-1 muss in Übereinstimmung mit diesem Dokument sowie mit den anwendbaren Normen der NATIONALEN FEUERSCHUTZVEREINIGUNG zusätzlich zu den Normen aller anderen zuständigen Behörden installiert und gewartet werden. Andernfalls kann die Leistung dieser Geräte beeinträchtigt werden. Der Eigentümer ist dafür verantwortlich, dass sein Brandschutzsystem und seine Geräte in einem ordnungsgemäßen Betriebszustand gehalten werden. Bei Fragen sollte der installierende Unternehmer oder der Sprinklerhersteller kontaktiert werden. Die Bedienungsanleitung ist auf dem Deckel aufgedruckt, und der Deckel ist an der Schachtel angelenkt und wird in seiner normalerweise geschlossenen Position durch eine Polystyrol-Bruchstange gehalten. Die Bruchstange wird durch entsprechende Löcher in der Oberseite des Deckels und im Inneren der Schachtel eingeführt, und die Bruchstange ragt nicht über die Oberseite des Deckels hinaus, um unbemerkte Manipulationen zu verhindern (d.h. der Deckel kann nur durch Brechen der Bruchstange geöffnet werden). Nach der Betätigung des MC-1 verhindert der Eingriff zwischen einem Vorsprung auf der Innenseite des Deckels und dem Bedienungshebel das Schließen des Deckels, bevor der Bedienungshebel angehoben wird.
