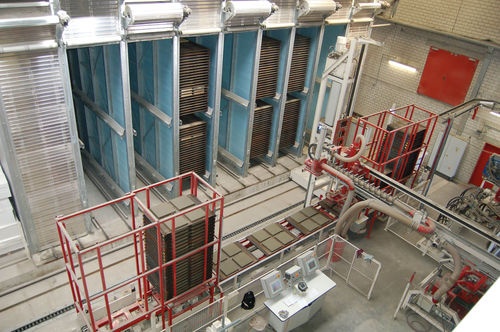

Automatische Umschlaganlage

Frischplattenwender Zum Abnehmen der Platten vom Plattenabsetzwagen durch Vakuumheber, zum 180° Wenden und zur Abgabe an den Flachplattenumsetzer der Flachablage-Nassseite Bestehend aus einem massiven Rahmen, servomotorischem Wendearm und einer Hubeinheit mit je nach Plattenformaten auswechselbaren Saugeinheiten Schnelle Anpassung an Produkthöhe durch servomotorische Hubbewegung des Saugrahmens Plattenumsetzer Flachplattenumsetzer-Nassseite nimmt die Produkte von dem Plattenabsetzwagen oder dem Frischplattenwender und übergibt an die nachfolgende Flachablage-Nassseite Universalflachplattenumsetzer-Trockenseite nimmt die Produkte von der Flachablage-Trockenseite und übergibt an die Veredelungslinie oder Paketierlinie Bestehend aus elektrisch angetriebenen Horizontalschlitten, Hubmast, Dreheinrichtung und formatabhängigen Saugeinheiten auf der Nassseite sowie einer universalen Vakuumsaugplatte für alle Formate auf der Trockenseite, mit Vakuumerzeuger Fahr-, Hub- und Drehantriebe als Servomotoren ausgeführt Zum Transport der befüllten Palettenstapel mit frischen Platten zu den Regalplätzen, der Leerpalettenstapel zur Flachablage-Nassseite und der Palettenstapel mit ausgehärteten Platten zur Flachablage-Trockenseite und von dort zum Transport der Leerpaletten zur Presse oder ins Regal Vollautomatisch arbeitend, einschließlich Steuerung. Die Anlage ist so ausgelegt, dass zwei Palettenstapel übereinander in den Regalplätzen positioniert werden können Ausführung Oberwagen mit 180° Dreheinrichtung, so dass Auf- und Abgabeposition gegenüber liegen können
