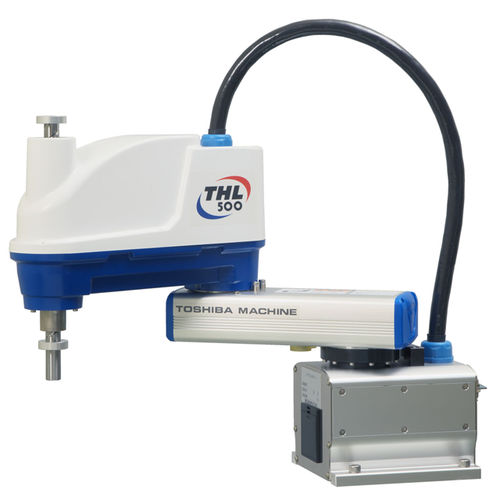

SCARA-Roboter THL500

4-Achsfür die MontageVerpackung

Die SCARA-Roboter der THL-Serie umfassen die Modelle THL500, THL600 und THL700 mit Armlängen von 500 mm, 600 mm bzw. 700 mm. Jeder THL bietet eine Nutzlast von 10 kg. Die Zykluszeiten (mit 2 kg Last) betragen 0,45 s für den THL500 und THL600 und 0,50 s für den THL700. Alle THL-Roboter verfügen über einen Arbeitsbereich von 4 Achsen mit einer Z-Achsen-Rotation von 360º. Merkmale und Vorteile - Niedrige Kosten - Leichte bis mittlere Beanspruchung - Ideal für Be- und Entladeanwendungen - Ideal für Endverpackungen und Montagearbeiten *1: Die Beschleunigungs-/Verzögerungsraten können je nach Bewegungsmuster, Lastmasse und Versatz begrenzt sein. *2: Wenn die Umgebungstemperatur konstant 20℃ beträgt. Wiederholbare Positioniergenauigkeit in einer Richtung, keine absolute Positioniergenauigkeit. *3: Horizontal 300mm, vertikal 25mm, Hin- und Rückfahrt. Kontinuierlicher Betrieb ist nicht möglich, über die effektive Lastverhältnis. *4： Pneumatische Gelenke sind an der Basis vorgesehen. Die Details der pneumatischen Gelenke entnehmen Sie bitte den Zeichnungen. Die Rohre sind bauseits zu stellen.
