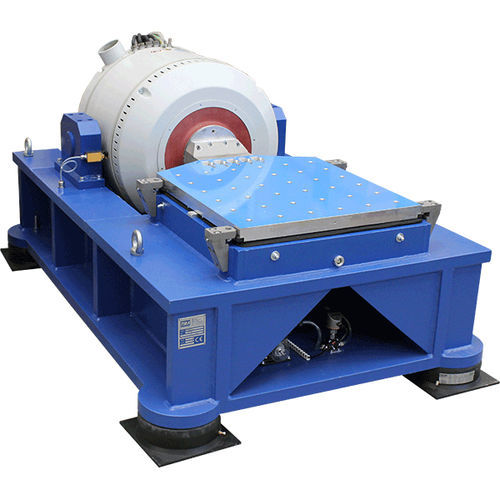

Vibriertisch TGT MO series

Wachsende Anforderungen in der Schwingungsprüfung erfordern zusätzliche Gleittischsysteme, die auch Prüfungen großer und schwerer Testobjekte in Einbaulage in horizontaler Richtung ermöglichen. Die Monobase-Konstruktion gewährleistet eine schnelle und präzise Ausrichtung und Ankopplung des Schwingerregers an den Gleittisch. Shaker und Gleitplatte sind in einem gemeinsamen Gestell gelagert. Der TIRA-Monobase Gleittisch ist in verschiedenen Ausführungen erhältlich: • Index XS: für Schwingerreger: TV 5220, TV 54216 • Index S: für Schwingerreger: TV 50350 • Index SM: für Schwingerreger: TV 55240 • Index M: für Schwingerreger: TV 56280 • Index L: für Schwingerreger: TV 51010, TV 57315 • Index XL: für Schwingerreger: TV 59322, TV 59327, TV 59335 • Index XXL: für Schwingerreger: TV 59349 - TV 59412 • Index XXXL: für Schwingerreger: TV 59413, TV 59416, TV 59420 • Index LX: für Schwingerreger: TV 59430 Die Ölfilmgleittische bestehen aus einer präzisionsgeschliffenen und geläppten Natur-Granitplatte auf der eine Magnesiumplatte auf einem Ölfilm gleitet. 4 Linearführungen gewährleisten die Seitenführung der Gleitplatte und minimieren Querschwingungen. • Integrierte Ölwanne • Berührungslose Schwingwegüberwachung (nur mit AIT-System) • Bis 100 mm Schwingweg möglich (mit entsprechendem Schwingerreger)
