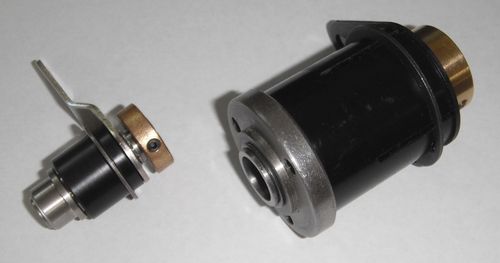

Federdruck-Schaltkupplung AD series

mechanisch

Die Tiny-Kupplungen der AD-Serie kombinieren die hohe Drehmomentkapazität einer Federkupplung mit einem bidirektionalen Freilauf. Diese Kupplungen eignen sich für Anwendungen wie z.B. Spulenwicklungen, Folienantriebe oder ähnliche Anwendungen, die eine automatisch freilaufende Kupplung erfordern. Wenn ein Drehmoment auf den Antrieb aufgebracht wird, wird die Feder gezwungen, sich auf die Abtriebstrommel zu legen. In diesem Zustand treibt die Kupplung an. Wenn das Drehmoment vom Antrieb weggenommen wird, kann sich die Feder entspannen und abwickeln, wodurch der Antrieb automatisch vom Abtrieb entkoppelt wird und sich der Abtrieb in beide Richtungen frei drehen kann. Die Hülse wird mit Ihrer Welle verschraubt, verstiftet oder verkeilt. Die Kupplung kann entweder durch die Hülse oder die Nabe angetrieben werden. Die Tiny-Clutches der AD-Serie sind für Wellen bis zu 11/8" und Drehmomentbelastungen bis zu 350lbs-in | 39,5Nm erhältlich. Spezielle Antriebs- oder Abtriebsnaben sind auf Anfrage erhältlich, um den Bedürfnissen der Kunden gerecht zu werden. Wir konstruieren und bauen spezielle oder modifizierte Kupplungen für Ihre Anwendung unter Verwendung von Lagerkomponenten. Kupplungen können mit Zahnrädern, Kettenrädern, Riemenscheiben oder als komplette mechanische Baugruppen, bestehend aus Kupplung, Welle und angrenzenden Teilen, geliefert werden. Autodisconnect Kupplungsmontage: Die Kupplungen der AD-Serie sollten so montiert werden, dass ein feststehender Stift in den Schlitz der Drehmomentstütze eingreift. Es ist wichtig, dass die Drehmomentstütze nicht festgeschraubt wird, sondern frei beweglich ist, da dies den normalen Betrieb der Kupplung verhindern kann.
