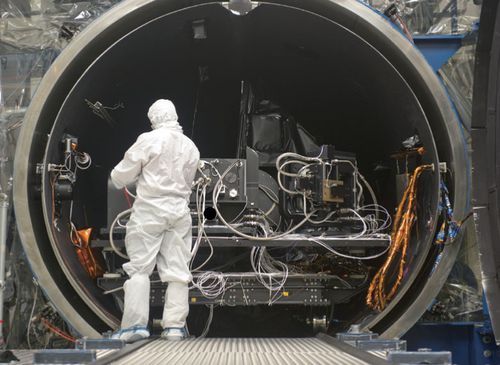

Kabelkonfektionierung für warme Vakuumanwendungen TVAC

KoaxialMikrowellenTNC

TVAC Ausgasungskabelbaugruppen müssen Materialien mit geringer Ausgasung in einer Vakuumumgebung verwenden. Es ist zwingend erforderlich, dass bei der Kabelkonfektionierung nichtpolymere Materialien verwendet werden. Die von TMS (Times Microwave Systems) entwickelte Materialkonditionierung und Vakuumprüfung von Baugruppen stellt sicher, dass die Ausgasung im Weltraumflug und bei thermisch vakuumtauglichen Prüfkabelbaugruppen minimiert wird. Alle TMS-Baugruppen entsprechen den NASA-Standards, die in ASTM E-595 für die Ausgasungseigenschaften beschrieben sind. Multipaktion Eine Multipaktorentladung kann einen Teil des dielektrischen Materials innerhalb der Koaxialleitung verdampfen und ionisierte Gaspartikel erzeugen. Wenn die Koaxialleitung nicht ordnungsgemäß entlüftet wird, können diese gesammelten Gaspartikel einen Ionisationsabbau innerhalb der Struktur auslösen. Dieser Zustand kann zu einem katastrophalen elektrischen Ausfall der Kabelbaugruppe führen. In vielen Fällen wird der Einsatz von überlappenden Interface-Dielektrika auch dazu beitragen, diese Bedingung zu minimieren. TMS bietet die meisten gängigen Steckverbinder-Schnittstellen, SMA, TNC, 2,92mm Typen für die zugehörigen Kabelgruppen. Phase Critical PhaseTrack® ist für Anwendungen konzipiert, die eine minimale Phasenänderung bei Temperatur erfordern. Alle PhaseTrack®-Kabel verwenden das proprietäre TF4™ Dielektrikum, das nicht die abrupte Verschiebung in der Phase (Phasenknie) aufweist, die bei festen oder bandumwickelten PTFE-basierten Produkten unter normalen Raumtemperaturbedingungen auftritt.
