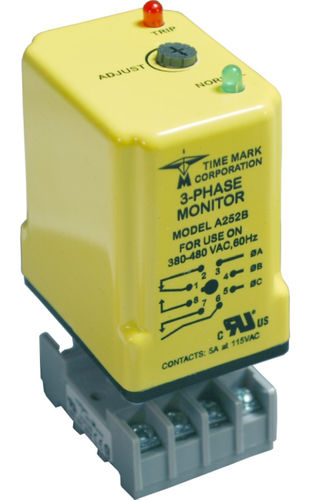

Spannungsüberwachungsrelais 85 - 480 V | 252 series

für Phasenverlustdreiphasigfür Elektromotor

Der 3phasige Monitor des Modell-252 überwacht ununterbrochen 3phasige Stromleitungen für anormale Bedingungen. Wenn es richtig justiert wird, ermittelt das Modell 252 Phase Verlust auf einem geladenen Motor, selbst wenn erneuerte Spannung anwesend ist. Die Vorrichtung besteht aus einem Festkörperspannung und Phasewinkel Abfragung Stromkreis und fährt ein elektromechanisches Relais mit einem SPDT und einem SPST Kontakt. Wenn korrekte Spannung und Phase Umdrehung angewendet werden, zieht das interne Relais an. Ein Störungszustand fällt das Relais ab. Wenn die Störung behoben wird, stellt sich das Modell 252 automatisch zurück. Das Modell 252 erfordert nicht einen Nullanschluß und kann mit Ypsilon- oder Dreieckssystemen verwendet werden. Vier Versionen bedecken 120V, 208/240V und 480V, 60Hz und 380V, 50Hz. Einstellbereiche sind genug breit, korrekte Justage zu vorhandenen Bedingungen zuzulassen. Die zwei LED Anzeige werden zum Hilfsmittel in der Justage und in der System Fehlersuche zur Verfügung gestellt.
