Multifunktionskalibrator CBP-WW4

DruckTemperaturLeistungsmessgerät

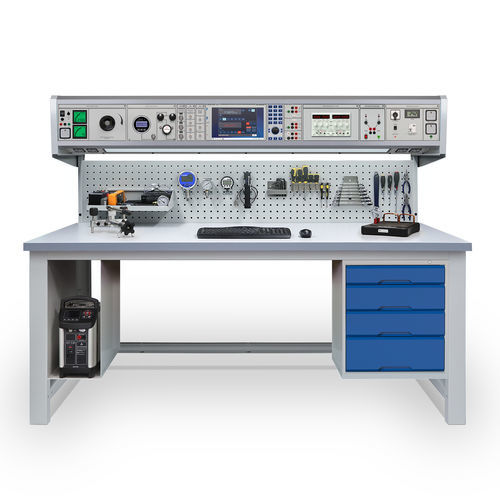

Die CBP-WW4 CalBench ist ein Paket zur Prüfung und Kalibrierung von elektrischen, Druck- und Temperaturmessgeräten. Die Auswahl an Modulen und Begleitprodukten bietet dem Benutzer eine flexible und leistungsstarke Arbeitsstation. Sie kann manuell bedient oder zur softwaregesteuerten Kalibrierung verwendet werden. Das Modul 8060+ wird zentral in der Konsole platziert und bietet Quelle, Simulation und Messung von Prozesssignalen, HART-Kommunikation und 24-V-Schleifenstrom. Es verfügt über ein integriertes Multimeter und ein PC-Kontrollzentrum mit 12,1"-Touchscreen-Display. Die EasyCal-Software ist bereits vorinstalliert und kommuniziert mit Druckmodulen und dem Trockenblockkalibrator, was eine automatische Kalibrierung und Testverwaltung ermöglicht. Der Tisch-Multifunktionskalibrator 5025E wird an das Kontrollzentrum angeschlossen und bietet eine Lösung für die Kalibrierung von technischen Prüfgeräten wie Multimetern und Zangenmessgeräten. Für die Druckkalibrierung stehen hochgenaue digitale Messmodule zur Verfügung. Für die pneumatische Arbeitsbelastung wird ein geregeltes Modul für Vakuum bis 7 bar verwendet. Eine elektrische Vakuumpumpe wird mitgeliefert, und der Leitungsdruck wird typischerweise durch Werksluft erzeugt. Für höhere Drücke werden reine Manometer-Module mit mitgelieferten pneumatischen und hydraulischen Pumpen verwendet. Zu den weiteren Modulen gehören feste und variable Gleich- und Wechselstromversorgungen sowie von der Leitstelle gesteuerte Scope- und Funktionsgeneratormodule. Für die Aufbewahrung stehen eine Schubladeneinheit unter dem Tisch, Perfopaneelhaken, ein Regal und Teilebehälter zur Verfügung. Zum Kalibrierzubehör gehören ein Druckverteiler, ein Adapterset und ein Trockenblockkalibrator.
