Druckkalibrator CBP-TRN3

TemperaturProzess

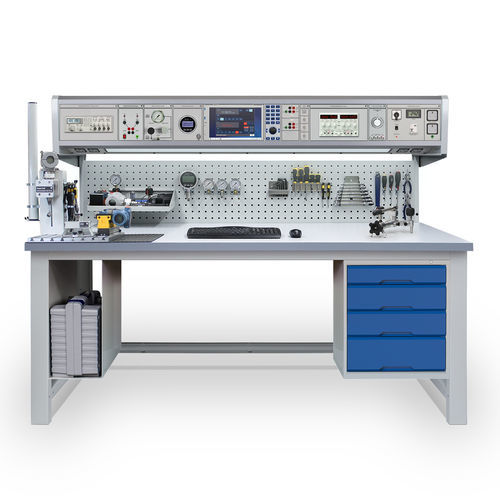

Die CBP-TRN3 CalBench ist eine Multiparameter-Workstation für die Schulung zur Kalibrierung von Druck-, Prozess- und Temperaturmessgeräten. Sie verfügt über eine Auswahl an einfach zu bedienenden Modulen und Extras zum Üben der Einrichtung, des Anschlusses und der Prüfung von Messgeräten. Unterrichten Sie Auszubildende in Anwendungen zur Inbetriebnahme, Kalibrierung und Wartung der typischen Geräte, die für Messungen in industriellen Systemen verwendet werden. Das Modul 8060 wird zentral in der Konsole platziert und bietet Quelle, Simulation und Messung von Prozesssignalen, HART-Kommunikation und 24-V-Schleifenstrom. Es verfügt über ein PC-Kontrollzentrum mit 12,1-Zoll-Touchscreen-Display, auf dem die Kalibratorsteuerungsanwendung läuft. Die EasyCal-Software ist als Option erhältlich und ermöglicht eine automatische Kalibrierung und Prüfungsverwaltung. Für den Druck wird ein einfach zu bedienendes, geregeltes Pneumatikmodul mit analogem Messgerät für einen kontrollierten Ausgang von 0 bis 5 bar (70 psi) verwendet. Dann wird ein digitales Präzisionsmessmodul mit der mitgelieferten Pneumatikpumpe für Vakuum bis 20 bar (300 psi) verwendet. Zu den weiteren Modulen gehören ein leitstellengesteuertes Oszilloskop, ein Funktionsgenerator mit Frequenzzähler, ein Pt100-Simulator und Gleichstromversorgungen. Das Paket enthält verschiedene Extras zur Unterstützung von Schulungsanwendungen und zur Schaffung eines ergonomischen Arbeitsplatzes. Dazu gehören Ablagemöglichkeiten auf der Werkbank mit Schubladen, Halterungen, Perfoplattenhaken, Dokumentenhalter und Ablagen. Das Kalibrierungszubehör umfasst einen Adapter-/Armaturensatz und einen Instrumentenprüfstand mit Verteiler, Schraubstock und Transmitterhalterung. Merkmale - CalBench-Basispaket für Tests und Ausbilder - Prozesskalibrator/Kontrollzentrum - Quelle/Messung von V, I, Ω, Hz, Temperatur - Geregeltes analoges Messmodul 0 bis 5 bar
