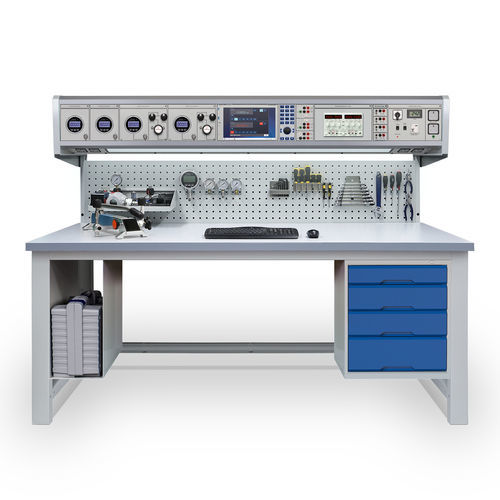

Druckkalibrator CBP-PRES3

für Manometerfür Ventilfür Drucksensor

Das CBP-PRES3 CalBench Paket ist für die Kalibrierung von Druck- und Prozessinstrumenten gedacht. Es eignet sich für Benutzer, die eine Workstation benötigen, die einfach manuell zu bedienen ist, aber auch softwaregesteuerte Kalibrierungsanwendungen durchführen kann. Dies macht es zu einer idealen Lösung für alle Qualifikationsstufen, vom Techniker, der die Kalibrierung erlernt, bis hin zum erfahrenen Prüfingenieur. Für die Druckkalibrierung stehen vier hochgenaue (0,02 % FS) digitale Messmodule zur Verfügung. Für die pneumatische Arbeitsbelastung sind zwei Messmodule mit Reglern für die Leistungsanpassung und -einstellung ausgestattet. Diese decken Vakuum bis 7 bar (100 psi) und 20 bar (300 psi) ab. Das 7-bar-Modul wird in der Regel mit dem Leitungsdruck der Werksluft und dem Vakuum der mitgelieferten Elektropumpe 7149 versorgt. Das 20-bar-Modul wird von einer Druckluftflasche (nicht mitgeliefert) gespeist. Eine zusätzliche Druckkalibrierung kann mit den digitalen Manometer-Modulen für 200 bar (3000 psi) und 700 bar (10.000 psi) durchgeführt werden. Diese werden in der Regel mit den mitgelieferten Tischpumpen verwendet, die über zwei Ausgänge verfügen, um sowohl das Modul als auch den Prüfling anzuschließen. Verteiler, Prüfstand, Adapter und Fittings werden ebenfalls mitgeliefert. Das Modul 8060+ wird zentral in der Konsole platziert und bietet Quelle, Simulation und Messung von Prozesssignalen, HART-Kommunikation und 24-V-Schleifenstrom. Es verfügt über ein integriertes Multimeter und ein PC-Kontrollzentrum mit 12,1"-Touchscreen-Display. Druckregelungs- und Rückleseanwendungen sind enthalten. Die EasyCal-Software kommuniziert mit den Druckmodulen und kann für die automatische Kalibrierung und das Testmanagement verwendet werden.
